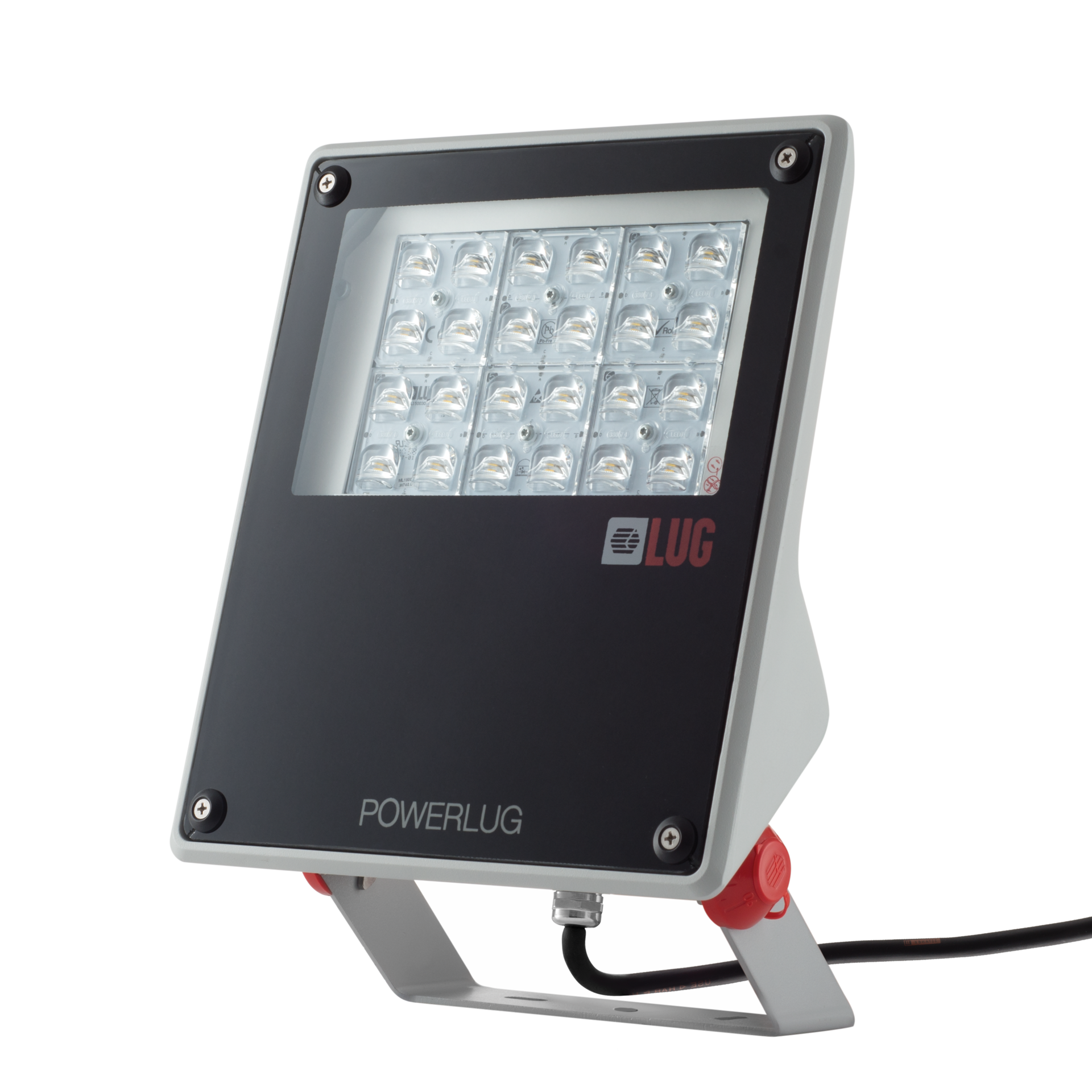

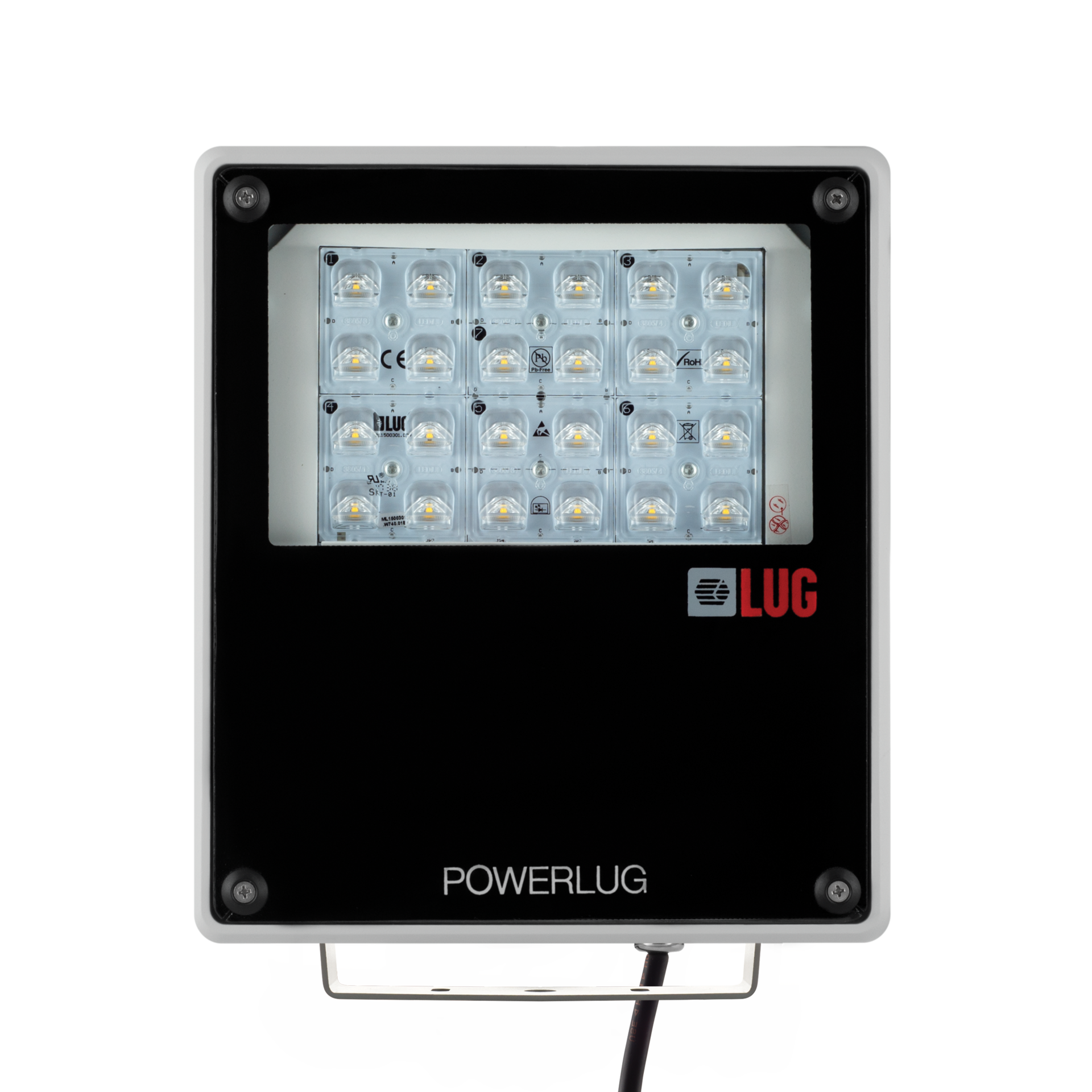

POWERLUG MINI LED
Projecteur moderne pour la source lumineuse LED.



Système de refroidissement passif
Design moderne
Installation simple par une seule personne
fiabilité
Haute efficacité jusqu'à 160 lm/W

Application

des établissements sportifs, entrepôts, façades, façades de bâtiments, industriel, parkings, routes

Disponible sur demande

DIM 1..10V

Plage de flux lumineux

3050 - 9500 [lm]

Température de couleur variable

3000 - 4000 [K]

Données mécaniques

Montage

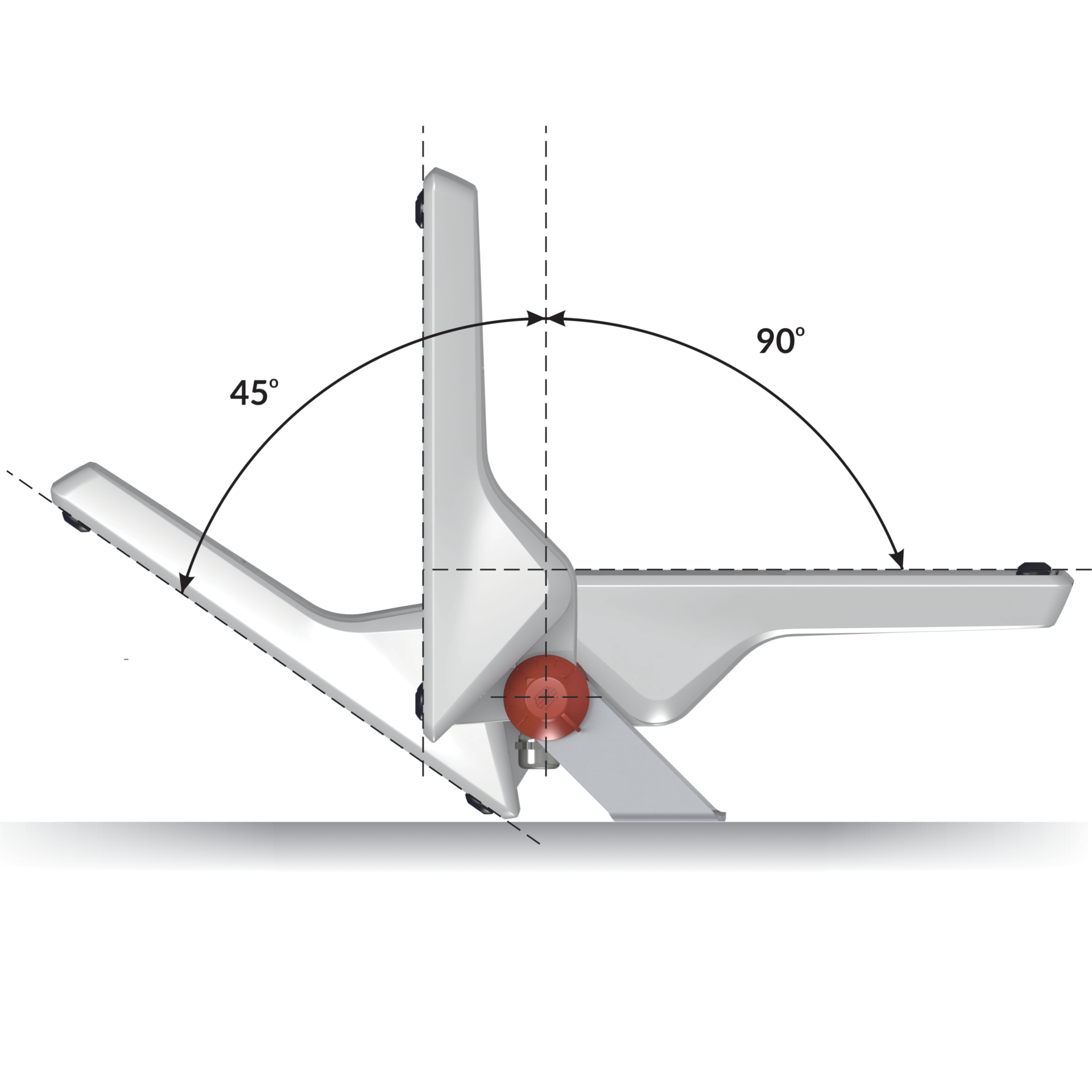

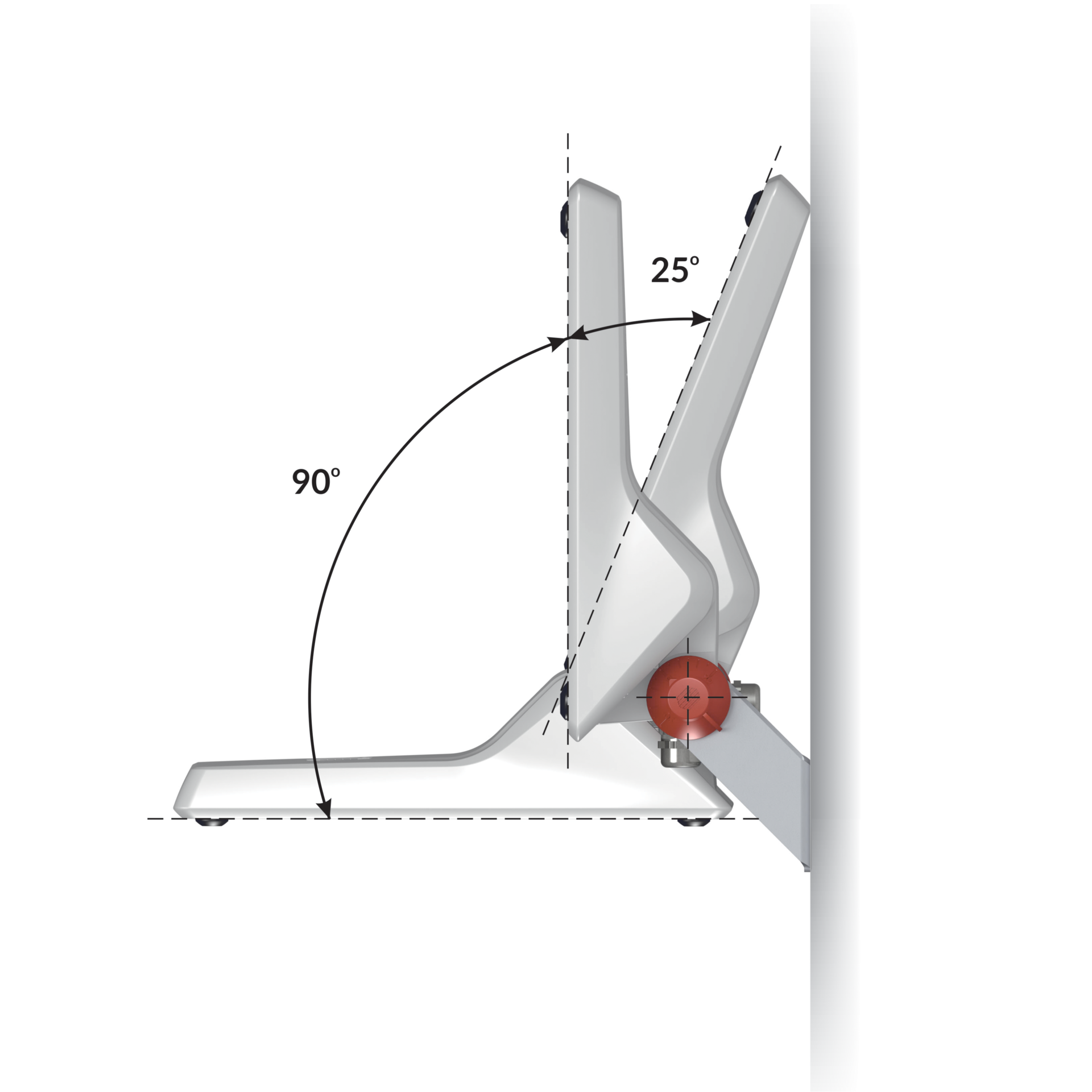

sur le support réglable, sur le substrat
Couleur du luminaire
gris
Température de fonctionnement [°C]
-40 ... +40 (-40 ... +45)*, -40 ... +50 (-40 ... +60)*
RAL
7035
Corps
aluminium injecté à haute pression
Surface latérale exposée au vent
0.066 m2
Luminaire avec la température de surface limitée
oui

Données électriques

Puissance
220-240V 50/60Hz
Y compris la source de lumière
oui
Puissance luminaire [W]
24.5 - 65
Le courant de sortie [mA]
480, 550, 660, 860
Type d'équipement
DALI, ED
Source lumineuse
LED
Nombre maximum de luminaires dans le circuit avec un fusible de 10A (B)
6 - 18
Nombre maximum de luminaires dans le circuit avec un fusible de 16A (B)
10 - 30
Nombre maximum de luminaires dans le circuit avec un fusible de 25A (B)
16 - 46

Données optiques

Façon d'éclairage
direct
Type d'optique
lentille
Diffuseur
verre trempé
Température de couleur [K]
3000, 4000
Angle de faisceau
25°, 50°, asymétrique-ample, asymétrique-très ample, asymétrique-étroit
CRI/Ra
70, 80
Les démarches de MacAdam
5
ULOR / DLOR
0/100
Lumen OUT [lm]
3050 - 9500
Efficacité [lm/W]
117 - 160
Groupe de risque photobiologique
RG1
SVM
≤0,4
PstLM
≤1
Nombre de LED
16, 24

Données générales

Équipement complémentaire
protection anti-corrosive supplémentaire (extension d'index: .985)
Autres remarques
Connecteur IP68 requis
Durée LED L90
100 000 h
Garantie
5 ans

Dimensions

Dimensions [mm] LxWxH Quantité par palette Quantité dans l'emballage Poids net [kg]
272x238x77 153 1 3.5
X

Variantes disponibles

Code
Température de couleur [K]
3000
4000
Lumen OUT [lm]
Puissance luminaire [W]
Efficacité [lm/W]
Type d'équipement
DALI
ED
CRI
70
80
Angle de faisceau
25°
50°
asymétrique-ample
asymétrique-très ample
asymétrique-étroit
Répartition de la lumière
asymétrique-ample
asymétrique-très ample
asymétrique-étroit
symétrique
Effacer les filtres
Comparer Code Type d'équipement Angle de faisceau Puissance luminaire [W] Lumen OUT [lm] Efficacité [lm/W] Température de couleur [K] CRI/Ra Température de fonctionnement [°C]
120212.3L291.11 DALI 25° 24.5 3800 155 4000 70 -40 ... +50 (-40 ... +60)*
120212.3L291.21 DALI 50° 24.5 3750 153 4000 70 -40 ... +50 (-40 ... +60)*
120212.3L291.31 DALI asymétrique-étroit 24.5 3700 151 4000 70 -40 ... +50 (-40 ... +60)*
120212.3L291.41 DALI asymétrique-ample 24.5 3550 145 4000 70 -40 ... +50 (-40 ... +60)*
120212.3L291.51 DALI asymétrique-très ample 24.5 3450 141 4000 70 -40 ... +50 (-40 ... +60)*
120212.3L301.11 DALI 25° 40 6400 160 4000 70 -40 ... +50 (-40 ... +60)*
120212.3L301.21 DALI 50° 40 6300 158 4000 70 -40 ... +50 (-40 ... +60)*
120212.3L301.31 DALI asymétrique-étroit 40 6300 158 4000 70 -40 ... +50 (-40 ... +60)*
120212.3L301.41 DALI asymétrique-ample 40 6000 150 4000 70 -40 ... +50 (-40 ... +60)*
120212.3L301.51 DALI asymétrique-très ample 40 5700 143 4000 70 -40 ... +50 (-40 ... +60)*
Comparer avec les éléments sélectionnés
Affiché 10 / 160
Afficher tout
Tolérance flux lumineux +/- 10%.
Tolérance de puissance +/- 5%.
Le flux lumineux, la répartition de l'intensité lumineuse et l’efficacité lumineuse suivant EN ISO 17025: 2005 - EN13032 et LM-79.
Actuellement informations sur les produits et les dispositions générales disponibles sur notre site Web www.luglightfactory.fr
Des informations détaillées sur les flux lumineux et les puissances d'indices individuels sont indiquées sur la fiche technique.
Les paramètres de la fiche technique sont donnés pour Ta=25°C.
Tolérance de la température de couleur +/- 5%.
* Plage de température de fonctionnement lorsque le luminaire est utilisé à l'extérieur (valeur entre parenthèses).
Téléchargez les documents
Sélectionnez et téléchargez les documents qui vous intéressent
À télécharger
Fiche technique
Déclarations et certificats
Courbes de faisceaux lumineux
Modèles 3D/2D
Instructions d'installation
Téléchargez les éléments sélectionnés
PERSONNALISATION - NOTRE CONFIGURATION À VOTRE FAÇON
Selon le Journal des normes, un luminaire est un appareil utilisé pour distribuer, filtrer et convertir la lumière émise par une ou plusieurs sources lumineuses situées dans le réseau électrique.
custom
Personnalisation
Bespoke - Développons ensemble un projet
Selon le Journal des normes, un luminaire est un appareil utilisé pour distribuer, filtrer et convertir la lumière émise par une ou plusieurs sources lumineuses situées dans le réseau électrique.
bespoke
Bespoke
Accessoires
150160.00924
Connecteur hermétique IP68 3 pôles ED
150160.01496
Connecteur hermétique IP68 5 pôles DALI
