NORA HAT

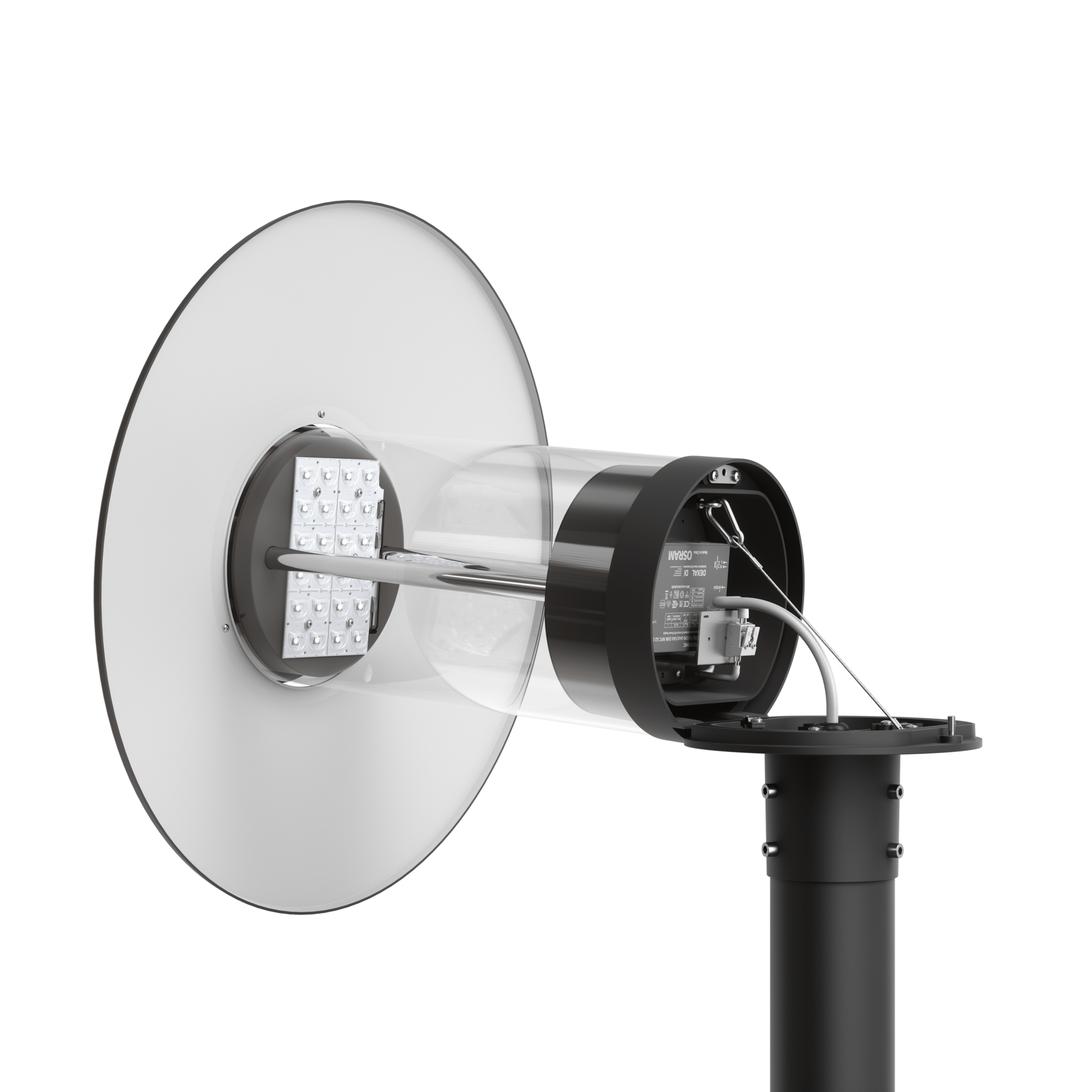

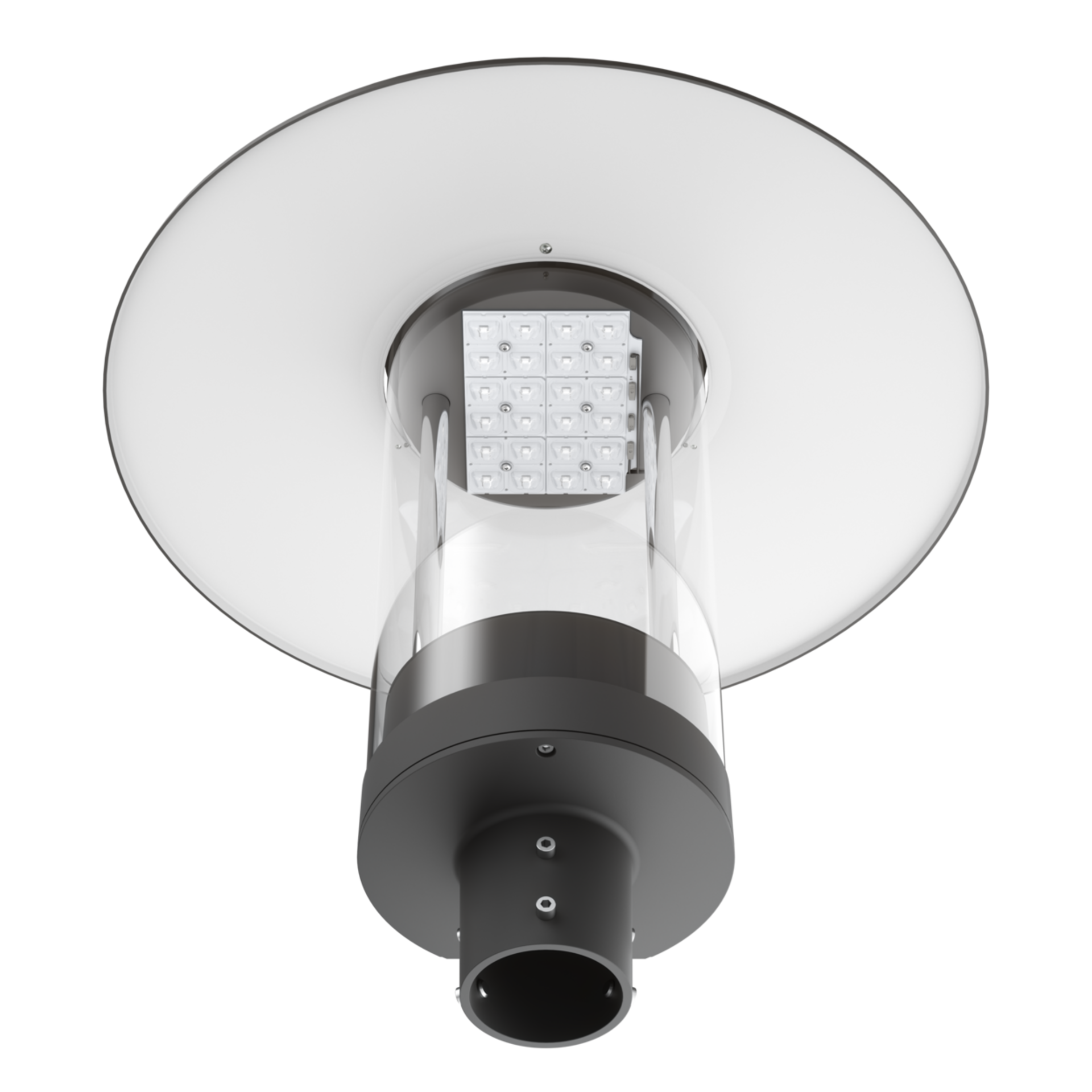

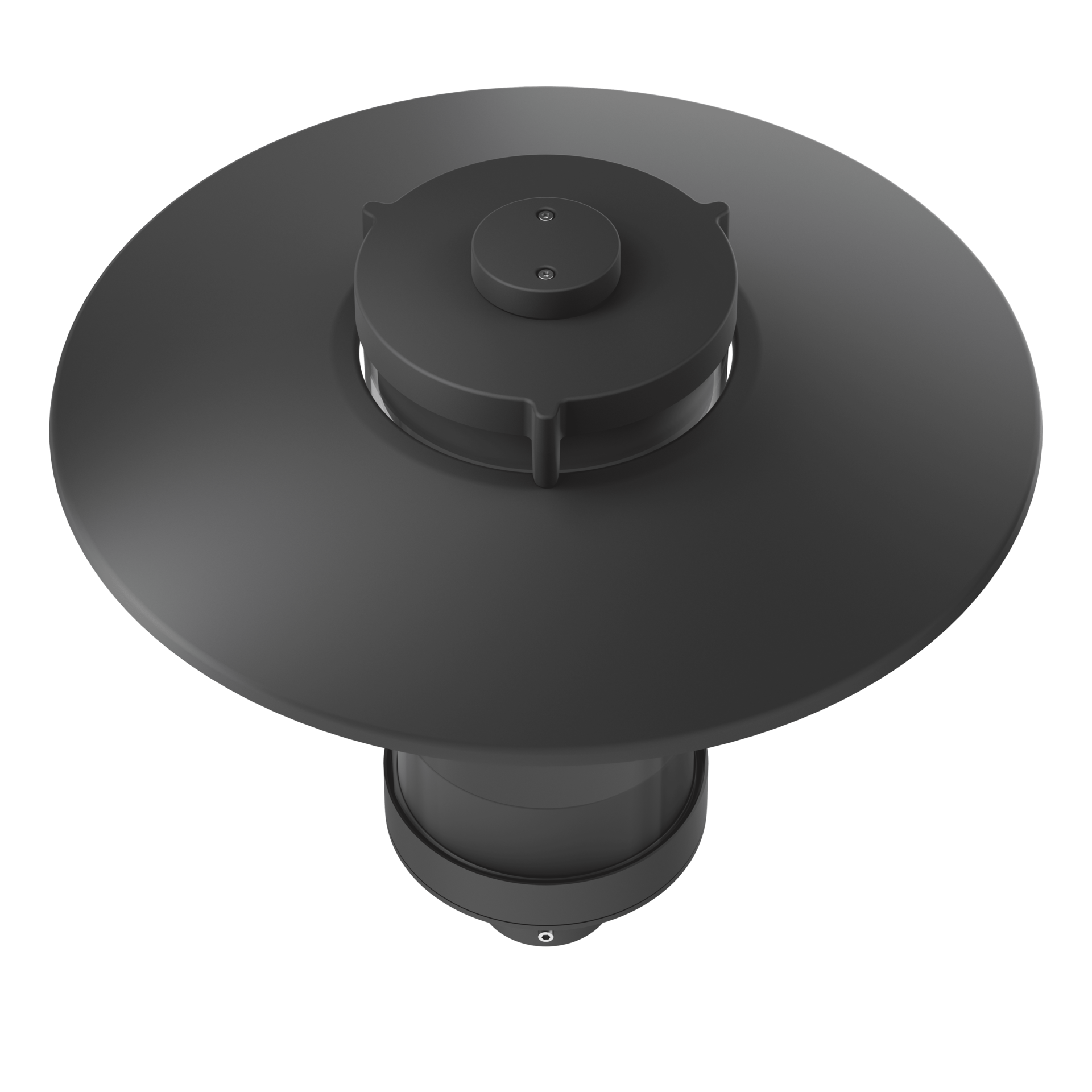

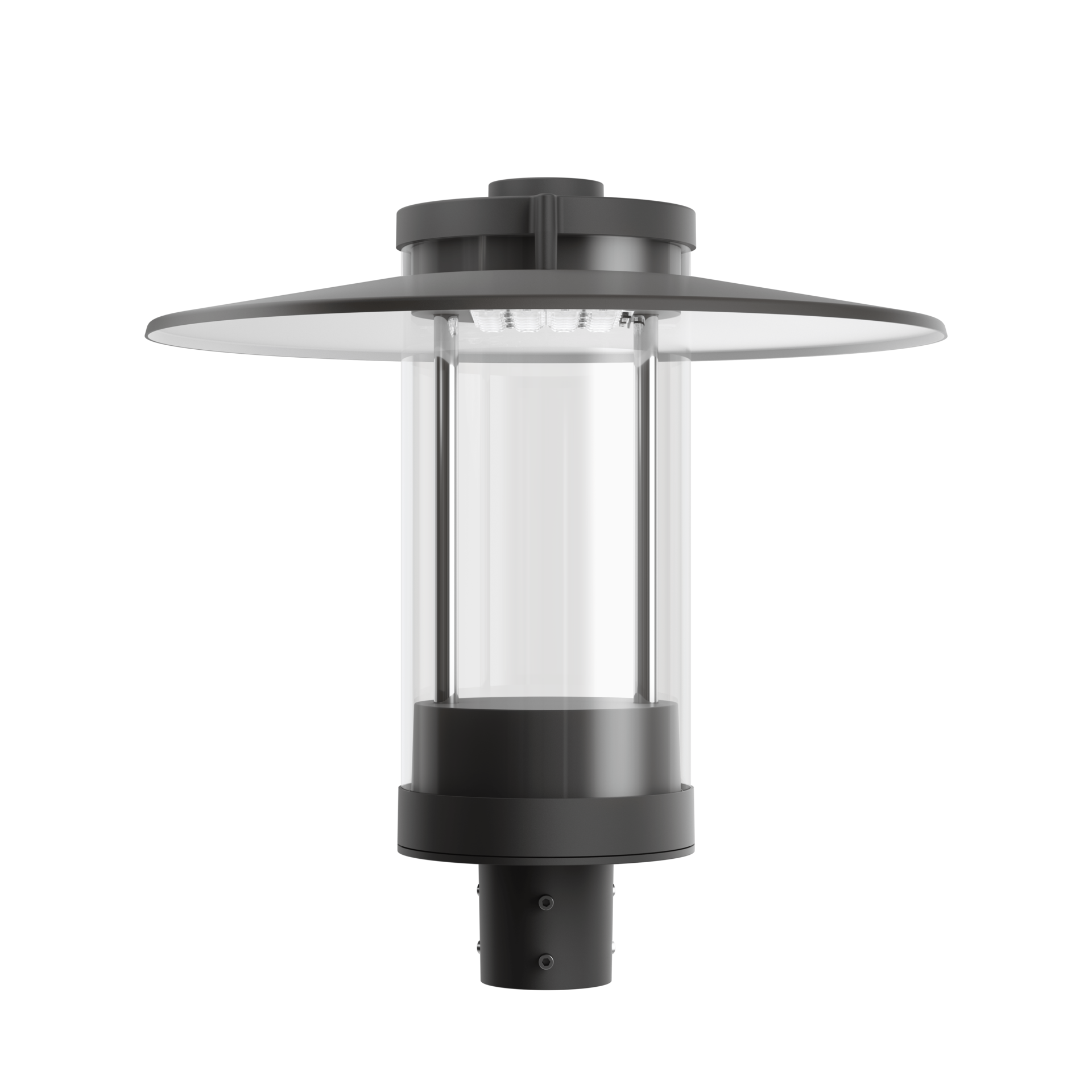

Luminaire Park&City au design moderne pour sources lumineuses LED, disponible en deux versions : standard et avec chapeau. Corps en aluminium peint par poudre avec diffuseur PC à haute transmission. Ouverture facile et intuitive du luminaire pour simplifier l’installation et la maintenance.



Design moderne
fiabilité
Haute efficacité jusqu'à 162 lm/W

Application

boulevards, espaces publics, les cités résidentielles, les zones résidentielles, parcs, pistes cyclables, promenades, terrains de jeux, trottoirs

Disponible sur demande

DALI

Plage de flux lumineux

690 - 6900 [lm]

Température de couleur variable

2200 - 4000 [K]

Données mécaniques

Montage
sur un pilier ø60-76mm
Couleur du luminaire
graphite
Température de fonctionnement [°C]
-40 ... +55
RAL
7016
Corps
aluminium injecté à haute pression
Surface latérale exposée au vent
0,11 m²

Données électriques

Puissance
220-240V 50/60Hz
Y compris la source de lumière
oui
Puissance luminaire [W]
6.3 - 43.9
Le courant de sortie [mA]
150, 300, 600
Type d'équipement

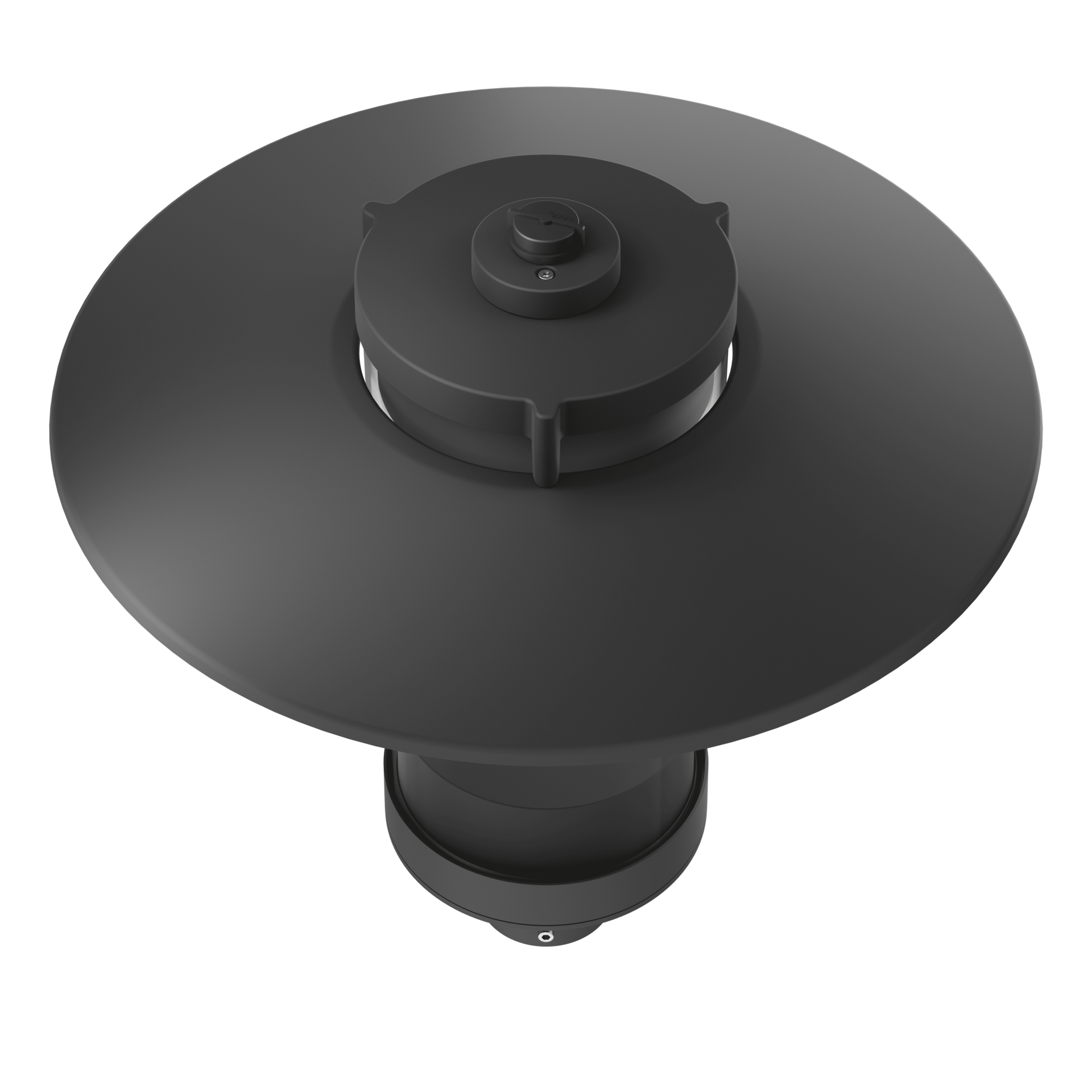

ED, ZHAGA D4i
Alimentation de sécurité basse tension (SELV)
oui
Source lumineuse
LED
Nombre maximum de luminaires dans le circuit avec un fusible de 10A (B)
18 - 30
Nombre maximum de luminaires dans le circuit avec un fusible de 16A (B)
30 - 48
Nombre maximum de luminaires dans le circuit avec un fusible de 25A (B)
46

Données optiques

Répartition de la lumière
asymétrique
Façon d'éclairage
direct
Type d'optique
O1 - pour l'éclairage routier, O2 - pour l'éclairage routier, O3 - pour l'éclairage routier, O4 - pour l'éclairage routier, O5 - pour l'éclairage routier, O6 - pour l'éclairage routier, O7 - pour l'éclairage routier
Réflecteur
blanc
Diffuseur
transparent (PMMA)
Température de couleur [K]
2200, 2700, 3000, 4000
CRI/Ra
>70
Les démarches de MacAdam
5
Lumen OUT [lm]
690 - 6900
Efficacité [lm/W]
110 - 162
Groupe de risque photobiologique
RG1
SVM
≤0,4
PstLM
≤1
Nombre de LED
12, 24

Données générales

Autres remarques
le poteau ne fait pas partie du luminaire
Durée L90B10
100 000 h
Garantie
5 ans

Dimensions

Dimensions [mm] LxWxH Quantité par palette Quantité dans l'emballage Poids net [kg]
207x550x545 16 1 7.3
X

Variantes disponibles

Code
Température de couleur [K]
2200
2700
3000
4000
Lumen OUT [lm]
Puissance luminaire [W]
Efficacité [lm/W]
Type d'équipement
ED
ZHAGA D4i
Type d'optique
O1 - pour l'éclairage routier
O2 - pour l'éclairage routier
O3 - pour l'éclairage routier
O4 - pour l'éclairage routier
O5 - pour l'éclairage routier
O6 - pour l'éclairage routier
O7 - pour l'éclairage routier
Effacer les filtres
Comparer Code Type d'optique Type d'équipement Puissance luminaire [W] Lumen OUT [lm] Efficacité [lm/W] Température de couleur [K] CRI/Ra Couleur du luminaire Température de fonctionnement [°C]
160175.5L012.010 O1 - pour l'éclairage routier ED 6.3 700 111 2200 >70 graphite -40 ... +55
160175.5L012.020 O2 - pour l'éclairage routier ED 6.3 690 110 2200 >70 graphite -40 ... +55
160175.5L012.030 O3 - pour l'éclairage routier ED 6.3 700 111 2200 >70 graphite -40 ... +55
160175.5L012.040 O4 - pour l'éclairage routier ED 6.3 770 122 2200 >70 graphite -40 ... +55
160175.5L012.050 O5 - pour l'éclairage routier ED 6.3 730 116 2200 >70 graphite -40 ... +55
160175.5L012.060 O6 - pour l'éclairage routier ED 6.3 760 121 2200 >70 graphite -40 ... +55
160175.5L012.070 O7 - pour l'éclairage routier ED 6.3 790 125 2200 >70 graphite -40 ... +55
160175.5L022.010 O1 - pour l'éclairage routier ED 6.3 760 121 2700 >70 graphite -40 ... +55
160175.5L022.020 O2 - pour l'éclairage routier ED 6.3 750 119 2700 >70 graphite -40 ... +55
160175.5L022.030 O3 - pour l'éclairage routier ED 6.3 770 122 2700 >70 graphite -40 ... +55
Comparer avec les éléments sélectionnés
Affiché 10 / 168
Afficher tout
Tolérance flux lumineux +/- 10%.
Tolérance de puissance +/- 5%.
Veuillez noter que le luminaire standard n'est pas conçu pour être utilisé dans un environnement présentant un degré élevé de salinité. S'il est nécessaire d'adapter le luminaire pour travailler dans un tel environnement, veuillez contacter notre service commercial pour confirmer la possibilité d'utiliser un revêtement de protection supplémentaire.
Actuellement informations sur les produits et les dispositions générales disponibles sur notre site Web www.luglightfactory.fr
Des informations détaillées sur les flux lumineux et les puissances d'indices individuels sont indiquées sur la fiche technique.
Les paramètres de la fiche technique sont donnés pour Ta=25°C.
Les plages de température de fonctionnement s'appliquent uniquement aux luminaires utilisés dans l'environnement extérieur.
Tolérance de la température de couleur +/- 5%.
