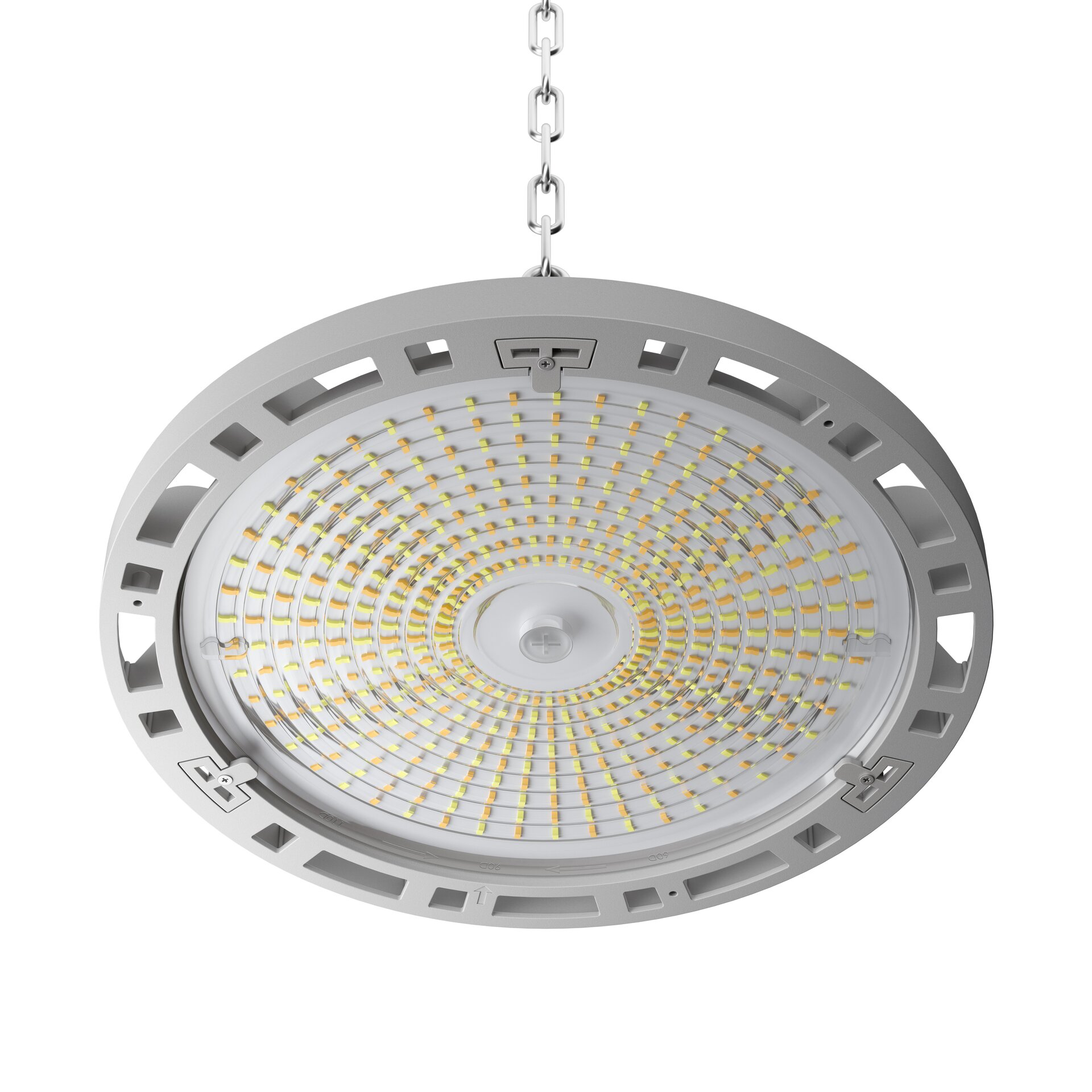

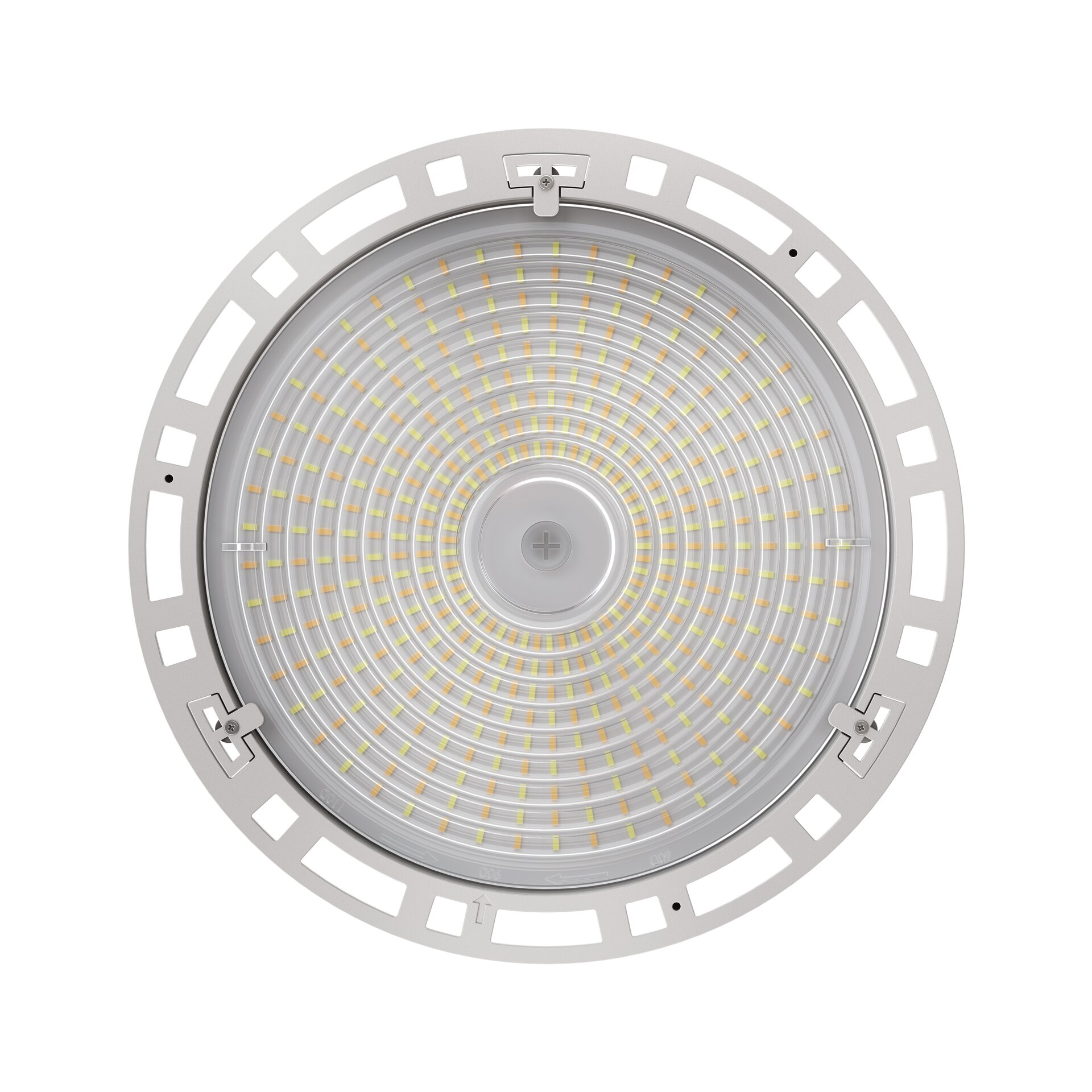

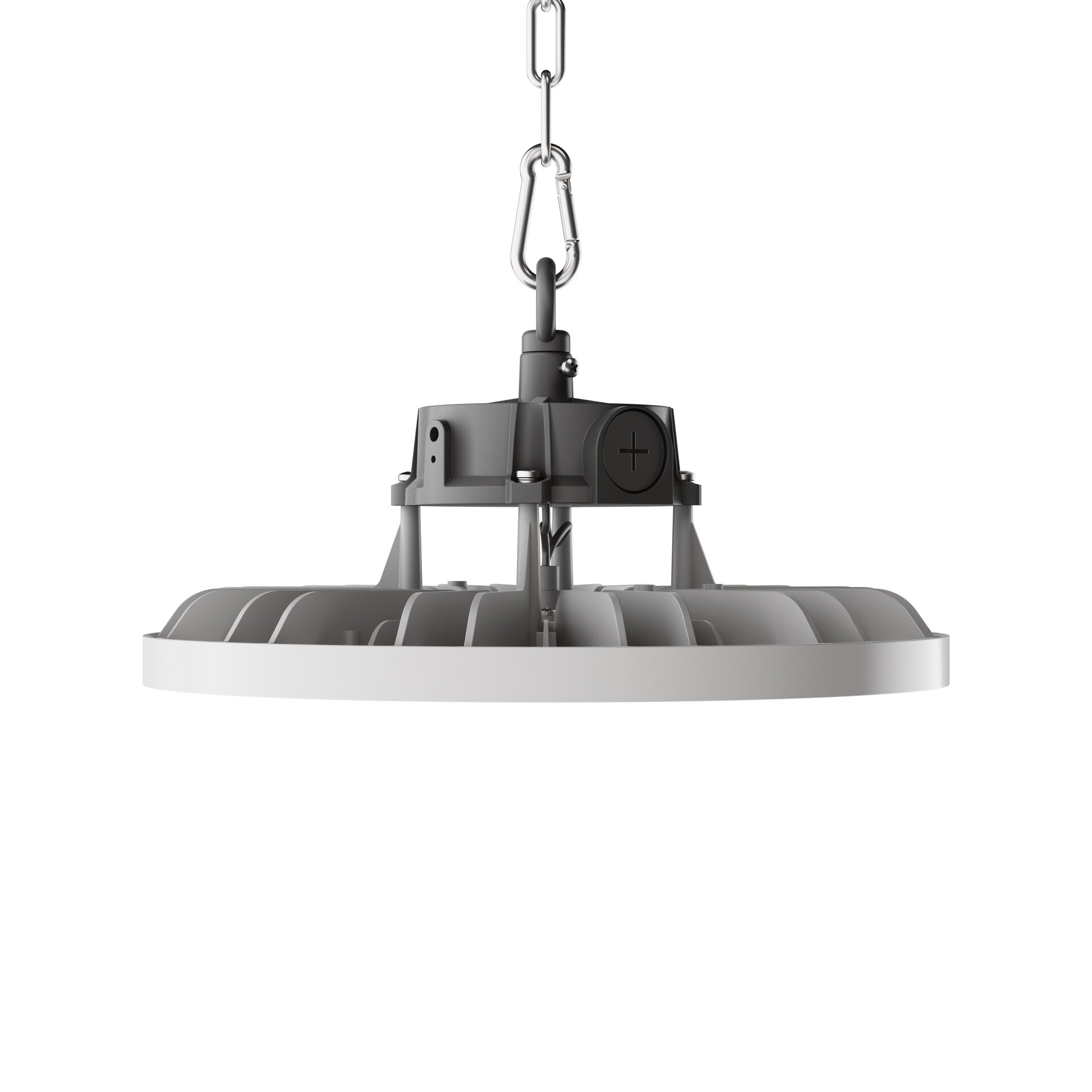

LCS HIGHBAY ROUND
Luminaire industriel conçu pour éclairer des objets de grande taille. Il est destiné à être utilisé dans des applications nécessitant un montage suspendu unique. Conception unique avec possibilité de régler le flux lumineux, la température de couleur et l'angle de distribution de la lumière.



Connecteur rapide standard à 3 pôles – simplicité maximale lors de l'installation
Combinaison parfaite de l'ésthétique et de l'ergonomie
Montage rapide et facile
Design moderne
fiabilité
Système de refroidissement passif
Installation simple par une seule personne
Haute efficacité jusqu'à 195 lm/W

Application

ateliers, centrales électriques, entrepôts, entrepôts, halles de production, l'industrie du bois et du papier, moulins, parkings, salles de réunion

Plage de flux lumineux

22000 - 34700 [lm]

Température de couleur variable

4000 [K]

Données mécaniques

Montage
suspendu
Couleur du luminaire
gris
Température de fonctionnement [°C]
-40 ... +50
RAL
7035
Corps
aluminium injecté à haute pression, plastique

Données électriques

Puissance
220-240V 50/60Hz
Y compris la source de lumière
oui
Puissance luminaire [W]
113 - 198
Le courant de sortie [mA]
700
Facteur de puissance de l'alimentation [λ]
0,97
Type d'équipement
DALI, ED dip-switch*
Source lumineuse
LED
Nombre maximum de luminaires dans le circuit avec un fusible de 10A (B)
8
Nombre maximum de luminaires dans le circuit avec un fusible de 16A (B)
13
Nombre maximum de luminaires dans le circuit avec un fusible de 25A (B)
21

Données optiques

Répartition de la lumière
symétrique
Façon d'éclairage
direct
Type d'optique
lentille
Température de couleur [K]
4000
Angle de faisceau
90°
CRI/Ra
80
Les démarches de MacAdam
5
ULOR / DLOR
0/100
Lumen OUT [lm]
22000 - 34700
Efficacité [lm/W]
175 - 195
Groupe de risque photobiologique
RG1
SVM
≤0,4
PstLM
≤1
Nombre de LED
576

Données générales

Informations supplémentaires
luminaire équipé d'un fil de 0,3 m
Autres remarques

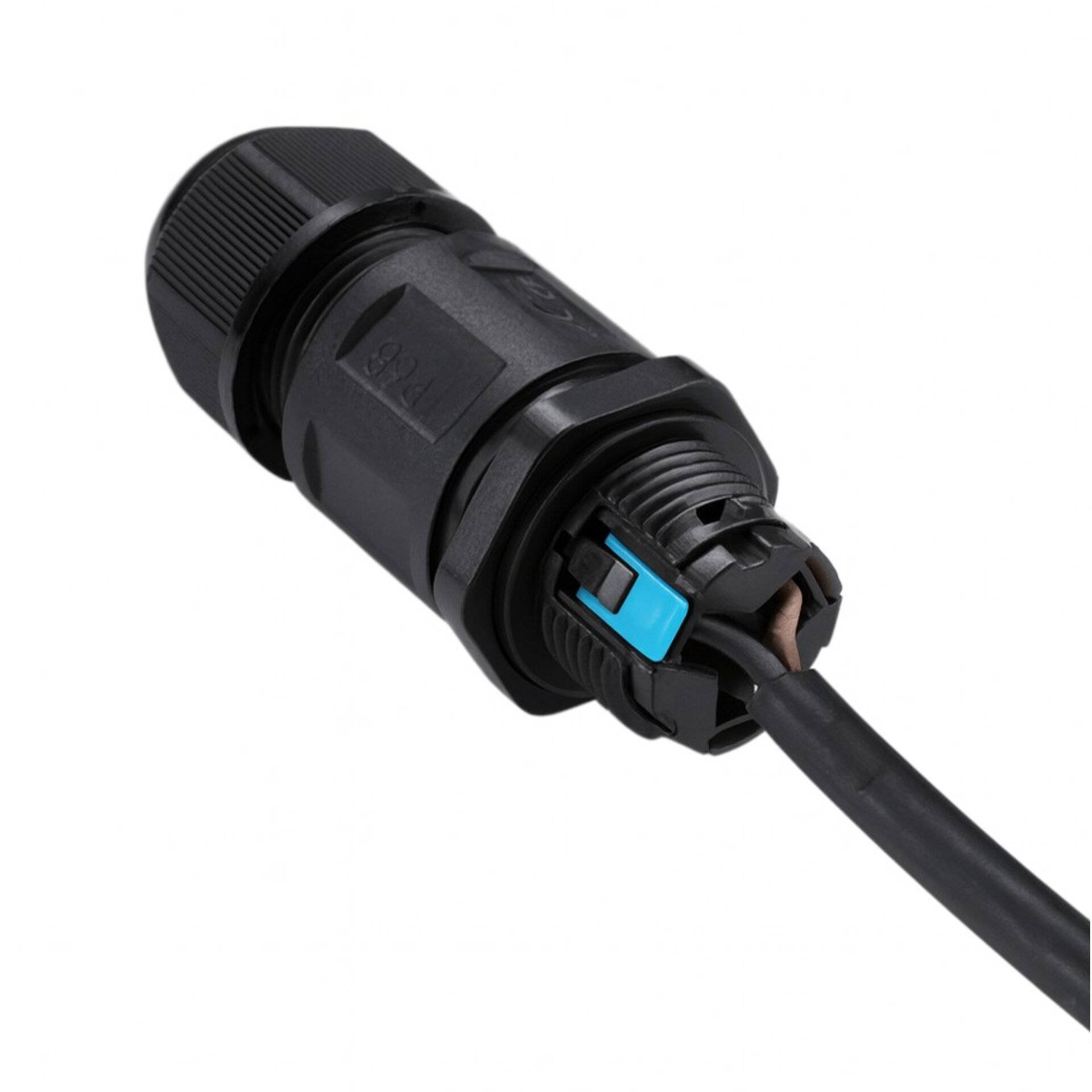

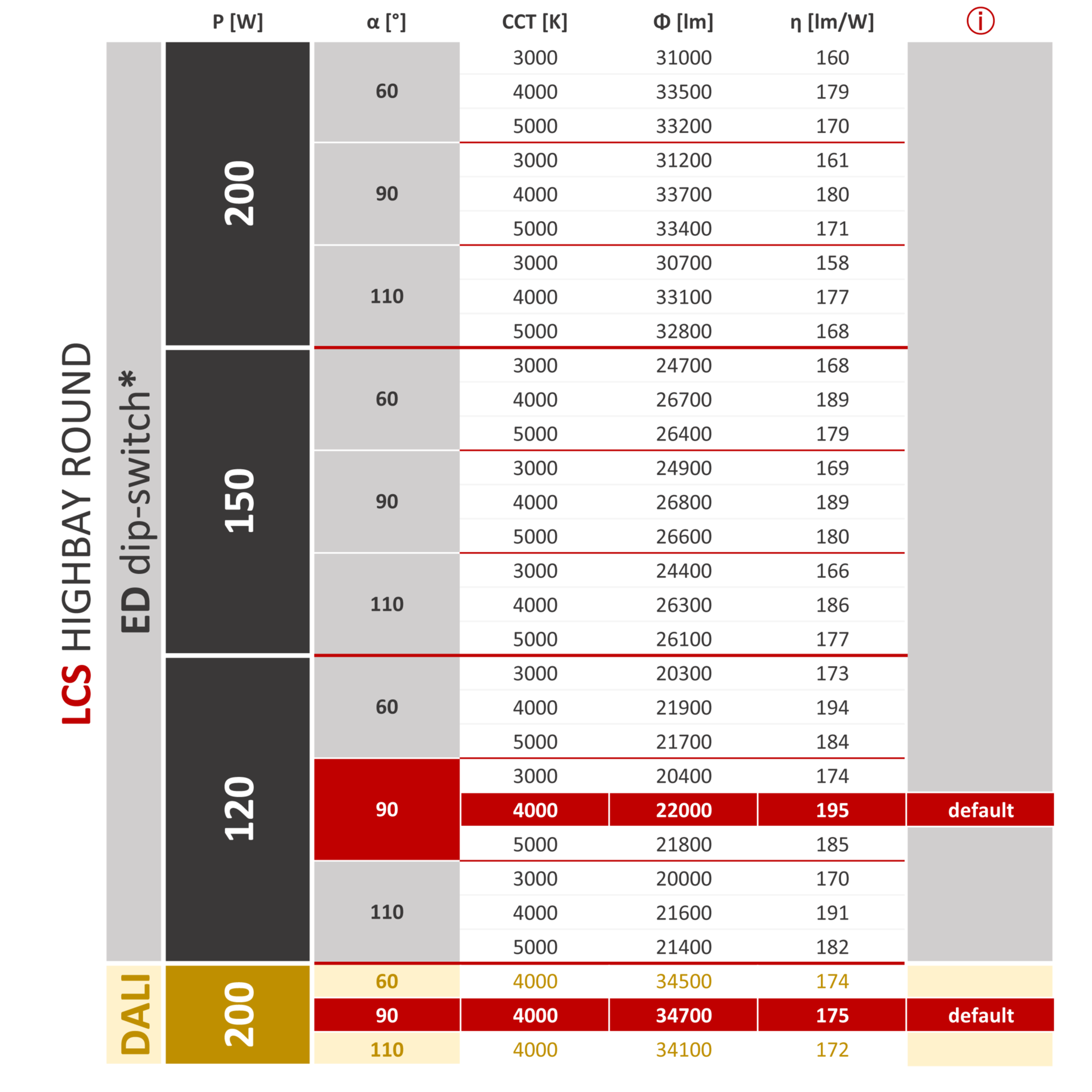

Les deux versions – ED et DALI – sont équipées en série d'un connecteur rapide à 3 broches. Un connecteur DALI à 2 broches (150190.01589) est disponible en accessoire. DIP SWITCH* – réglages d'usine conformes aux paramètres indiqués dans la fiche technique ; d'autres configurations sont possibles, comme décrit dans le manuel d'installation et le schéma (graphique).
Durée L80B10
100 000 h
Garantie
5 ans

Dimensions

Dimensions [mm] LxWxH Quantité par palette Quantité dans l'emballage Poids net [kg]
330x330x140 78 1 2.6
X

Variantes disponibles

Code
Lumen OUT [lm]
Puissance luminaire [W]
Efficacité [lm/W]
Type d'équipement
DALI
ED dip-switch*
Effacer les filtres
Comparer Code Type d'équipement IK Couleur du luminaire Puissance luminaire [W] Lumen OUT [lm] Efficacité [lm/W] Température de fonctionnement [°C]
090622.3L02.001 DALI IK08 gris 198 34700 175 -40 ... +50
090622.5L01.001 ED dip-switch* IK08 gris 113 22000 195 -40 ... +50
Comparer avec les éléments sélectionnés
* Voir les instructions/le schéma d'installation pour plus de détails.
Tolérance flux lumineux +/- 10%.
Tolérance de puissance +/- 5%.
Des informations détaillées sur les flux lumineux et les puissances d'indices individuels sont indiquées sur la fiche technique.
Les paramètres de la fiche technique sont donnés pour Ta=25°C.
Tolérance de la température de couleur +/- 5%.
Téléchargez les documents
Sélectionnez et téléchargez les documents qui vous intéressent
À télécharger
Fiche technique
Déclarations et certificats
Courbes de faisceaux lumineux
Instructions d'installation
Téléchargez les éléments sélectionnés
PERSONNALISATION - NOTRE CONFIGURATION À VOTRE FAÇON
Selon le Journal des normes, un luminaire est un appareil utilisé pour distribuer, filtrer et convertir la lumière émise par une ou plusieurs sources lumineuses situées dans le réseau électrique.
custom
Personnalisation
Bespoke - Développons ensemble un projet
Selon le Journal des normes, un luminaire est un appareil utilisé pour distribuer, filtrer et convertir la lumière émise par une ou plusieurs sources lumineuses situées dans le réseau électrique.
bespoke
Bespoke
Accessoires

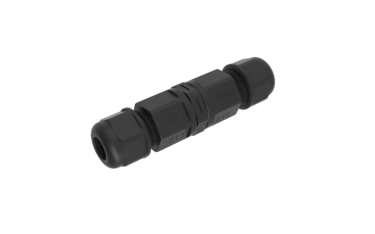

150190.01589
Connecteur traversant bipolaire IP68 DALI
