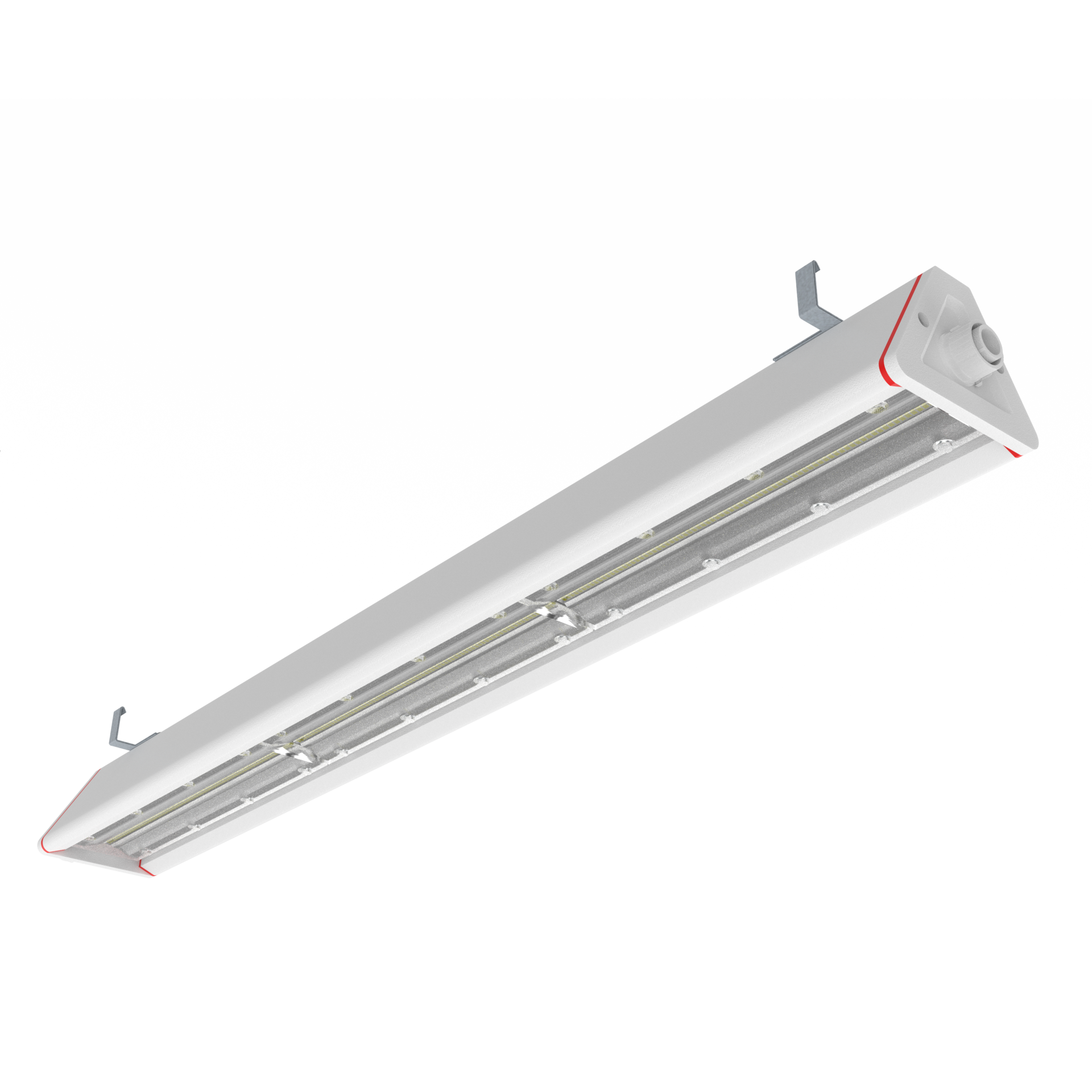

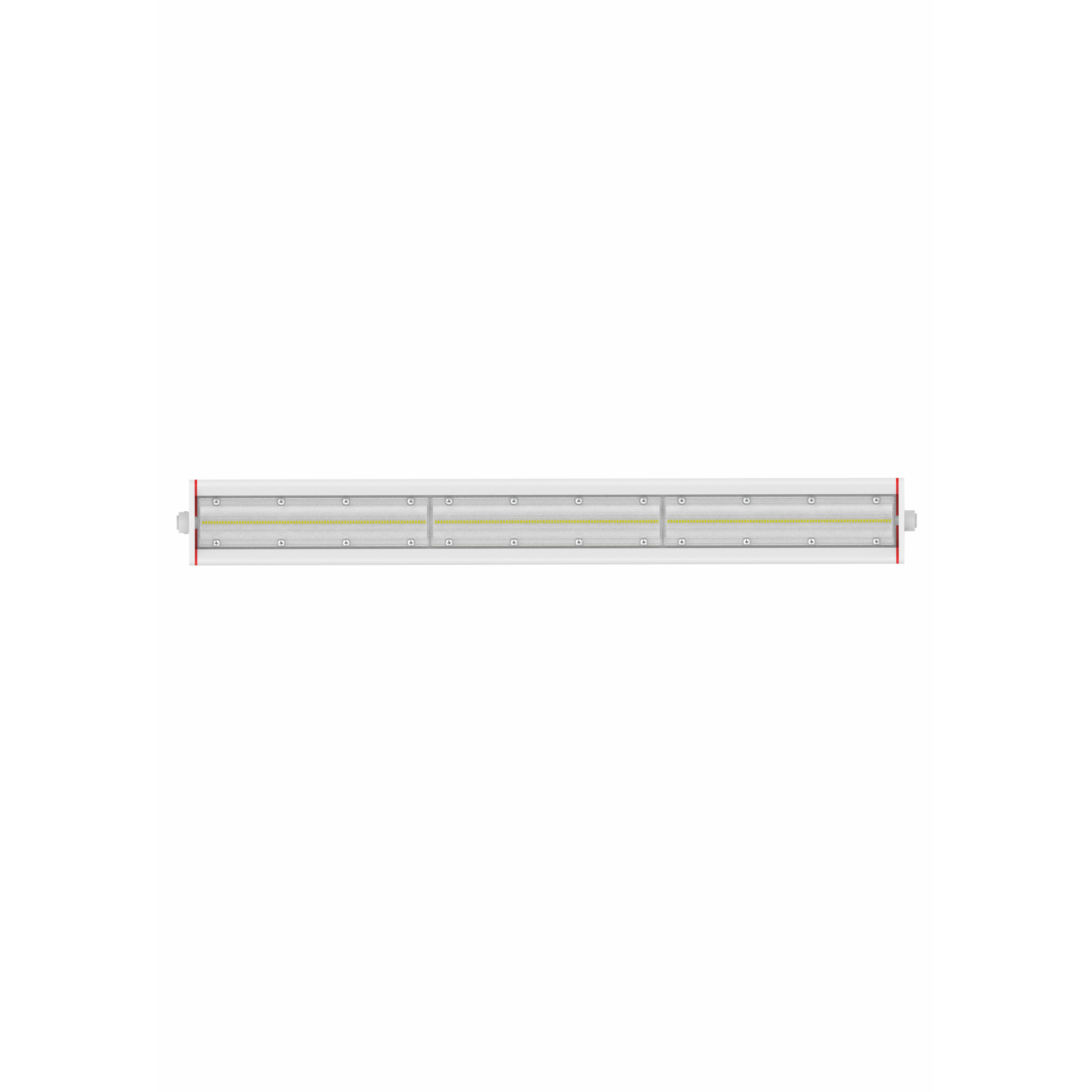

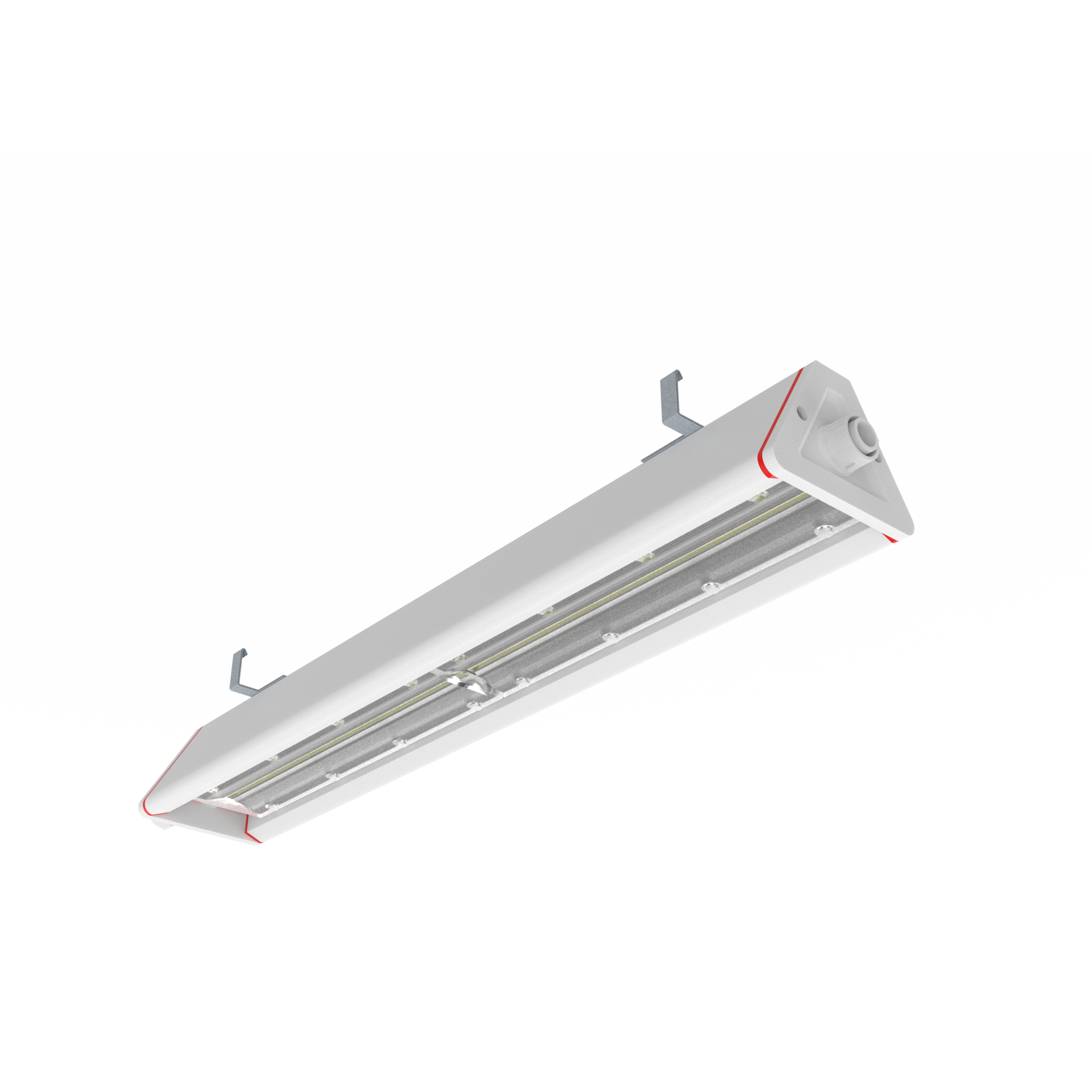

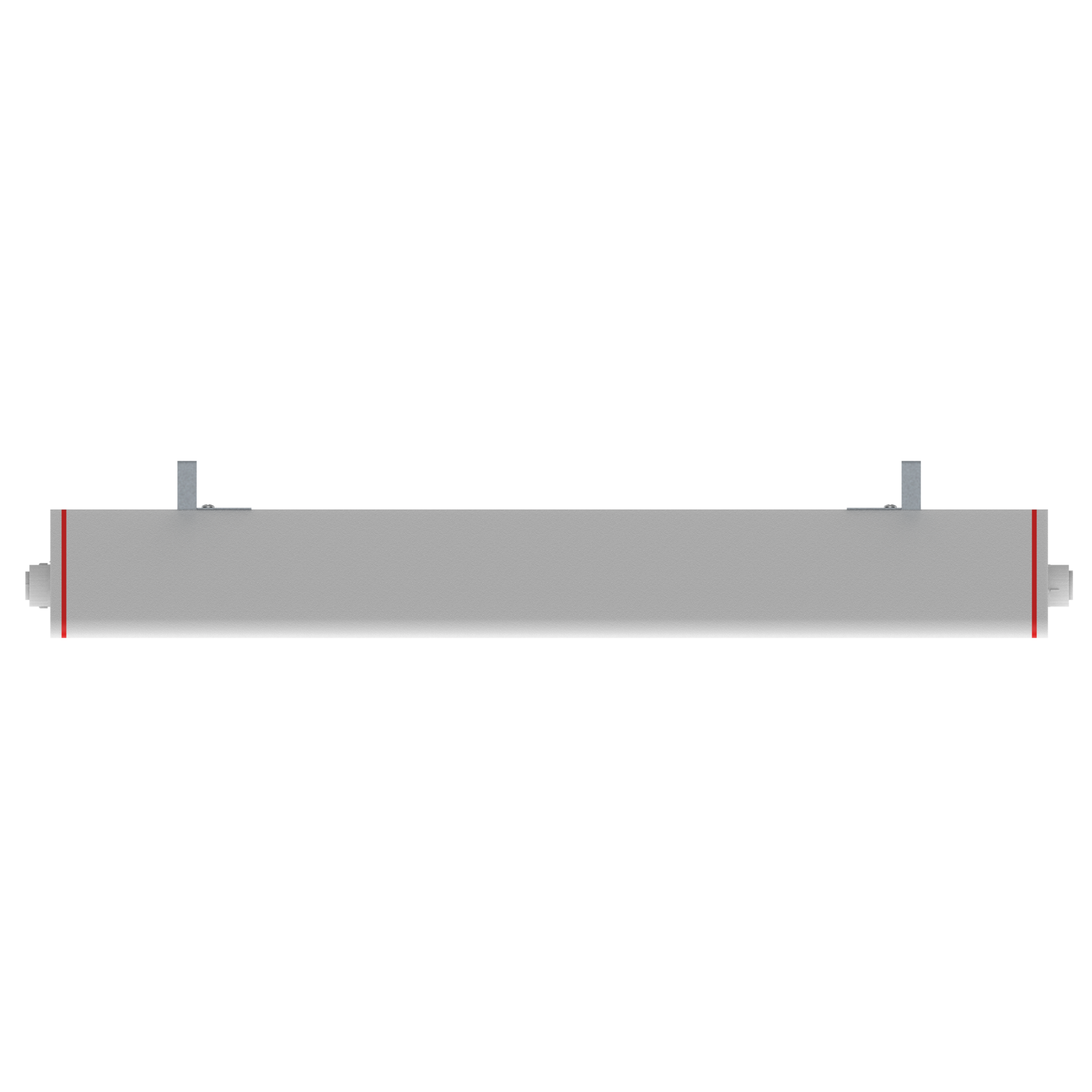

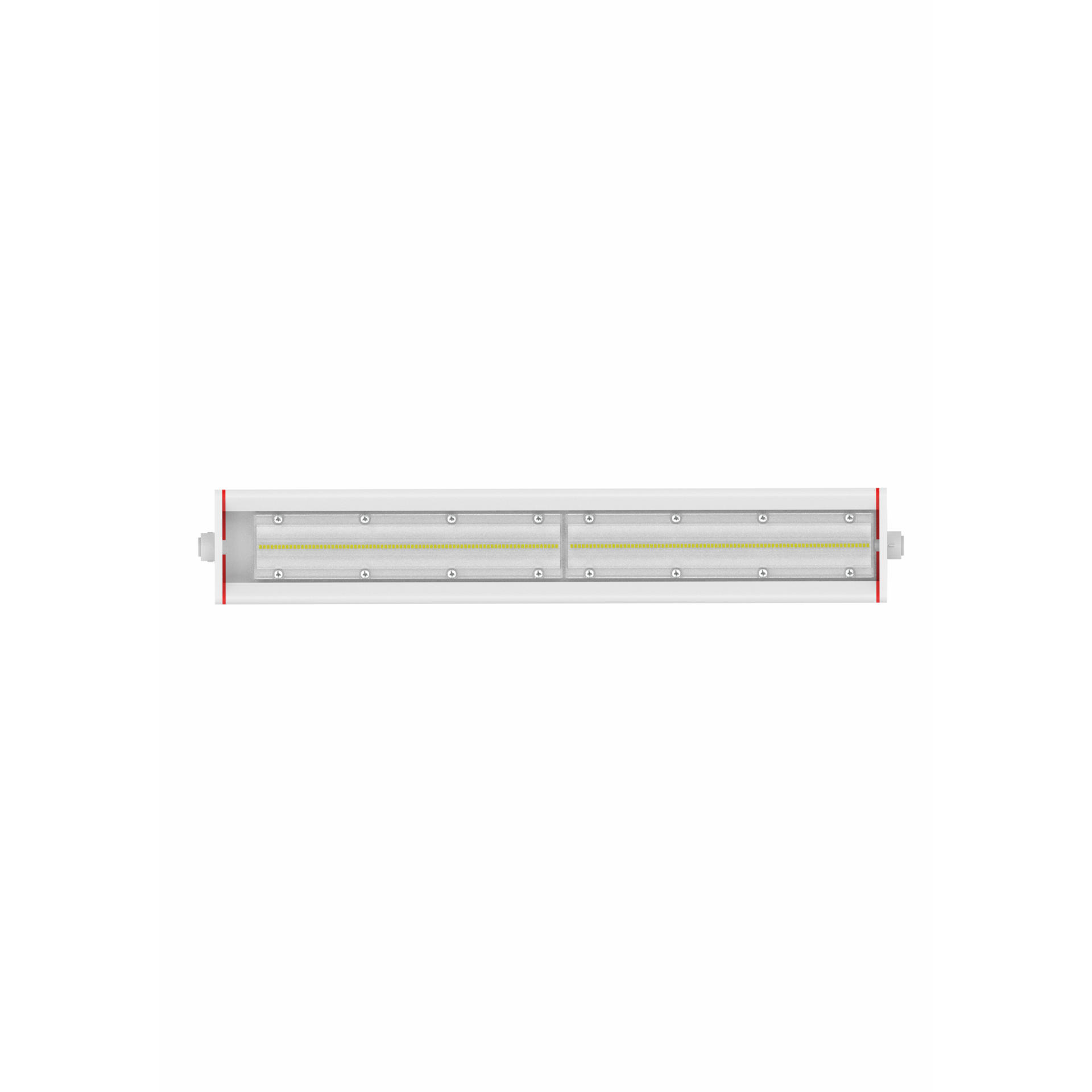

TRIPROOF LINE

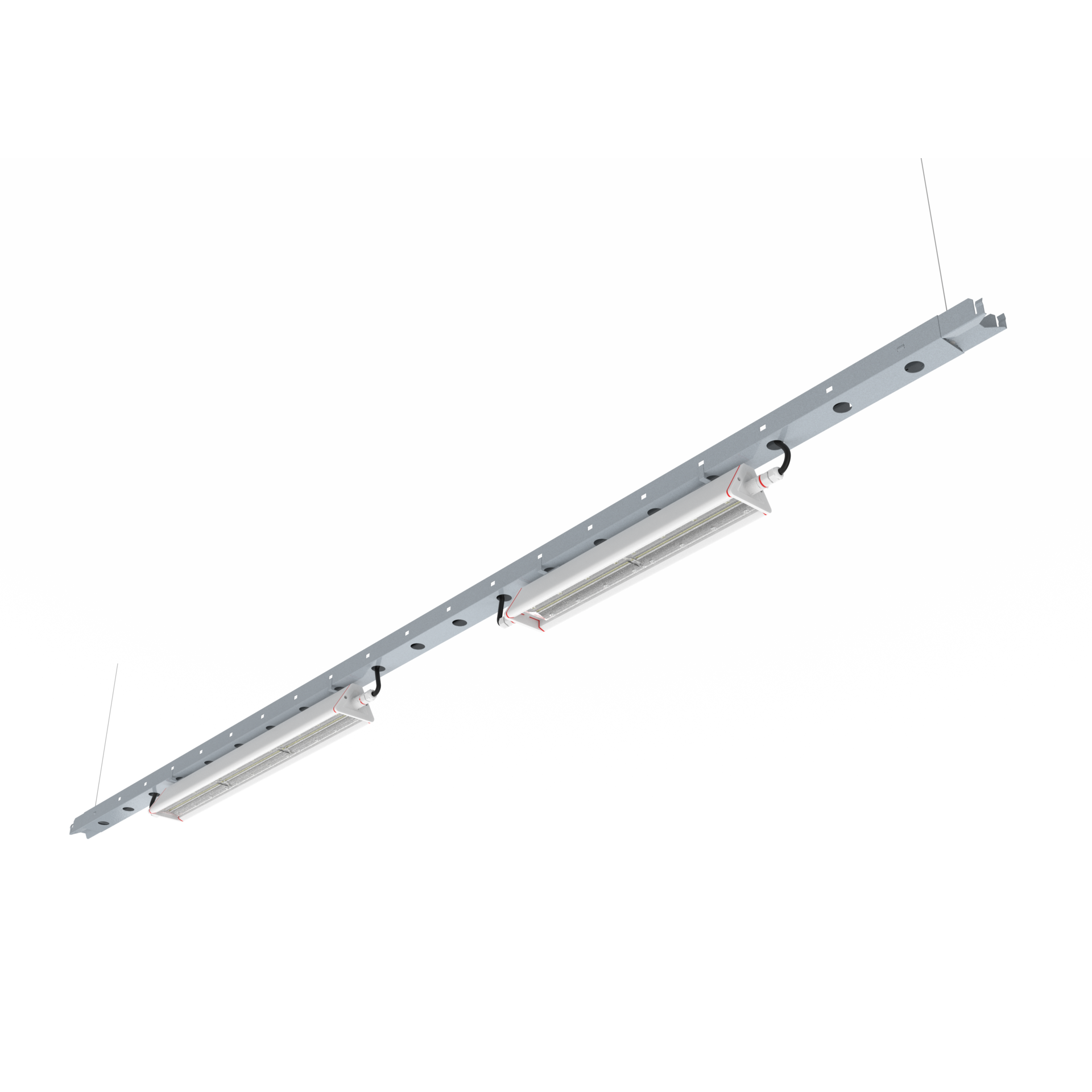

Luminaire LED moderne pour un montage rapide; la construction du luminaire permet une connexion rapide et facile à de longs systèmes d'éclairage, avec des modules d'éclairage facilement interchangeables.



Haute efficacité jusqu'à 158 lm/W
Désign universel
Parfait pour l'éclairage de détail
Montage rapide et facile
Installation simple par une seule personne

Application

centres logistiques, chemin, entrepôts, entrepôts, halles de production, supermarchés

Plage de flux lumineux

15100 - 22700 [lm]

Température de couleur variable

4000 [K]

Données mécaniques

Montage

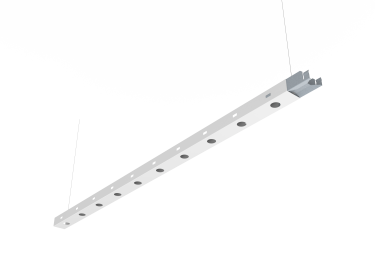

suspendu, sur la suspension de fil (sur demande), sur les chaînes (sur demande), à l'aide des crochets (sur demande)
Couleur du luminaire
blanc
Température de fonctionnement [°C]
-40 ... +45
Corps
aluminium, tôle d'acier

Données électriques

Puissance
220-240V 50/60Hz
Y compris la source de lumière
oui
Puissance luminaire [W]
97 - 144
Le courant de sortie [mA]
430, 650
Facteur de puissance de l'alimentation [λ]
0.97
Type d'équipement
DALI, ED
Source lumineuse
LED
Nombre maximum de luminaires dans le circuit avec un fusible de 10A (B)
5 - 7
Nombre maximum de luminaires dans le circuit avec un fusible de 16A (B)
8 - 11
Nombre maximum de luminaires dans le circuit avec un fusible de 25A (B)
13 - 18

Données optiques

Répartition de la lumière
elliptique
Façon d'éclairage
direct
Type d'optique
lentille
Température de couleur [K]
4000
Angle de faisceau
90°x110°
CRI/Ra
80
ULOR / DLOR
0/100
Lumen OUT [lm]
15100 - 22700
Efficacité [lm/W]
156 - 158
SVM
≤0,4
PstLM
≤1
Nombre de LED
234

Données générales

Autres remarques
pour alimenter chaque chaîne de lumière, un kit de démarrage doit être commandé; selon le type d'assemblage, sélectionnez et commandez le support de montage approprié (accessoires)
Durée L70B10
102 000 h
Garantie
5 ans

Dimensions

Dimensions [mm] LxWxH Poids net [kg]
592x106x79 2.5
892x106x79 3
X

Variantes disponibles

Code
Type d'équipement
DALI
ED
Lumen OUT [lm]
Puissance luminaire [W]
Efficacité [lm/W]
Angle de faisceau
60°x110°
90°x110°
Effacer les filtres
Comparer Code Type d'équipement Angle de faisceau Répartition de la lumière IK Puissance luminaire [W] Lumen OUT [lm] Efficacité [lm/W] Température de couleur [K] CRI/Ra Température de fonctionnement [°C]
080231.3L01.110 DALI 60°x110° elliptique IK08 97 15200 157 4000 80 -40 ... +45
080231.3L01.120 DALI 90°x110° elliptique IK08 97 15100 156 4000 80 -40 ... +45
080231.3L02.210 DALI 60°x110° elliptique IK08 144 22700 158 4000 80 -40 ... +45
080231.3L02.220 DALI 90°x110° elliptique IK08 144 22500 156 4000 80 -40 ... +45
080231.5L01.110 ED 60°x110° elliptique IK08 97 15200 157 4000 80 -40 ... +45
080231.5L01.120 ED 90°x110° elliptique IK08 97 15100 156 4000 80 -40 ... +45
080231.5L02.210 ED 60°x110° elliptique IK08 144 22700 158 4000 80 -40 ... +45
080231.5L02.220 ED 90°x110° elliptique IK08 144 22500 156 4000 80 -40 ... +45
Comparer avec les éléments sélectionnés
Tolérance flux lumineux +/- 10%.
Tolérance de puissance +/- 5%.
Le flux lumineux, la répartition de l'intensité lumineuse et l’efficacité lumineuse suivant EN ISO 17025: 2005 - EN13032 et LM-79.
Actuellement informations sur les produits et les dispositions générales disponibles sur notre site Web www.luglightfactory.fr
Des informations détaillées sur les flux lumineux et les puissances d'indices individuels sont indiquées sur la fiche technique.
Les paramètres de la fiche technique sont donnés pour Ta=25°C.
Tolérance de la température de couleur +/- 5%.
Téléchargez les documents
Sélectionnez et téléchargez les documents qui vous intéressent
À télécharger
Fiche technique
Déclarations et certificats
Courbes de faisceaux lumineux
Instructions d'installation
Téléchargez les éléments sélectionnés
PERSONNALISATION - NOTRE CONFIGURATION À VOTRE FAÇON
Selon le Journal des normes, un luminaire est un appareil utilisé pour distribuer, filtrer et convertir la lumière émise par une ou plusieurs sources lumineuses situées dans le réseau électrique.
custom
Personnalisation
Bespoke - Développons ensemble un projet
Selon le Journal des normes, un luminaire est un appareil utilisé pour distribuer, filtrer et convertir la lumière émise par une ou plusieurs sources lumineuses situées dans le réseau électrique.
bespoke
Bespoke
Accessoires
080230.0000.300
 galvanisé
080231.0000.300
 blanc

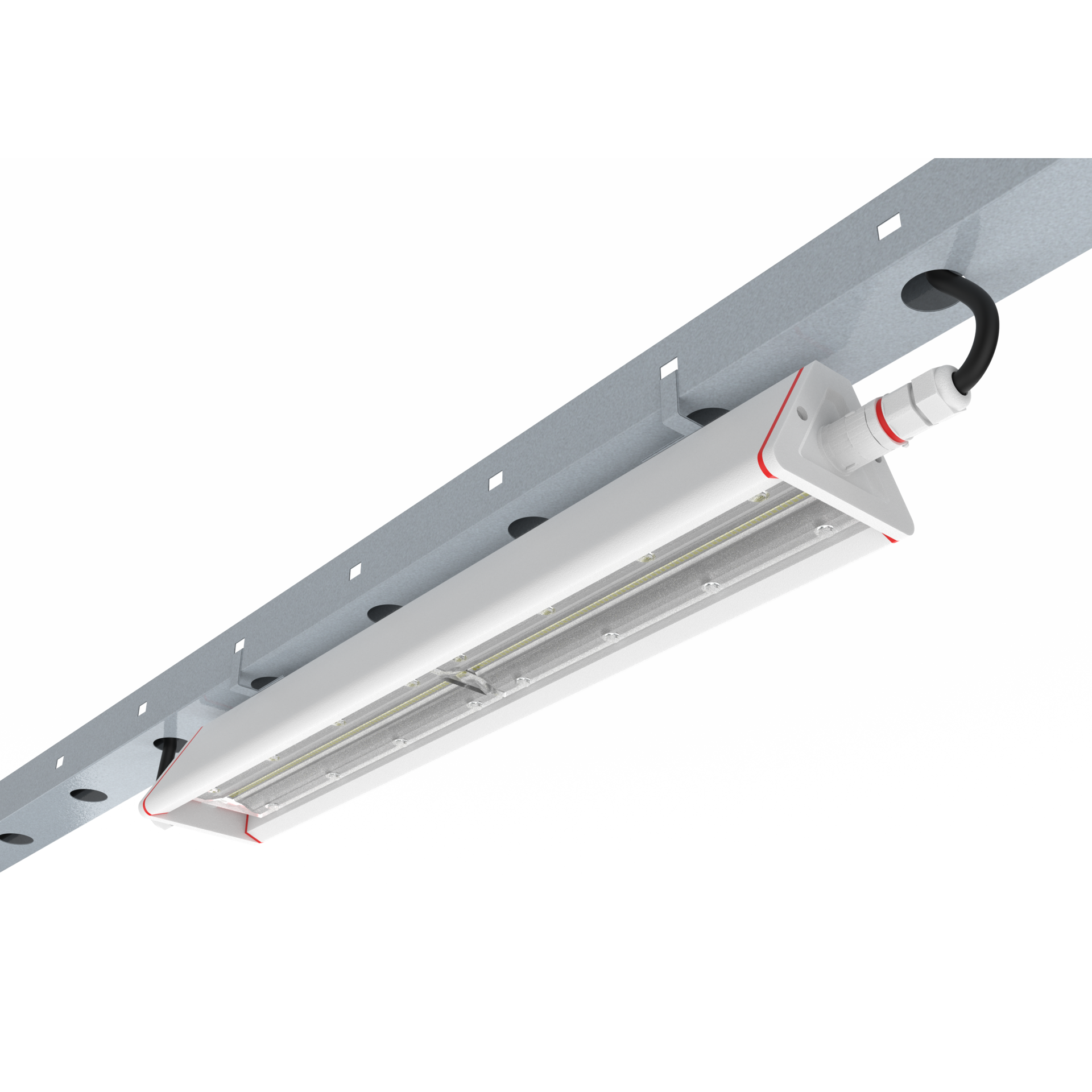

TRIPROOF LINE rail porteur 1500
080230.0000.400
 galvanisé
080231.0000.400
 blanc
TRIPROOF LINE rail porteur 3000
150110.01583

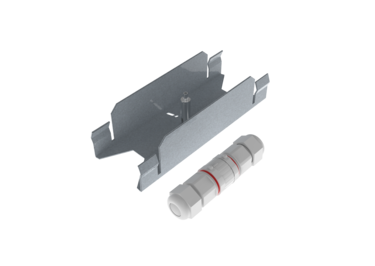

TRIPROOF LINE Starter KIT (connecteur, balancier, connecteur d’alimentation)
150110.01591
TRIPROOF LINE câblage DALI 6m 5x1,5mm2
150110.01592
TRIPROOF LINE câblage DALI 8m 5x1,5mm2
150110.01593
TRIPROOF LINE câblage DALI 10m 5x1,5mm2
150110.01594
TRIPROOF LINE câblage DALI 12m 5x1,5mm2
150110.01595
TRIPROOF LINE câblage DALI 14m 5x1,5mm2
150110.01596
TRIPROOF LINE câblage DALI 16m 5x1,5mm2
150110.01597
TRIPROOF LINE câblage DALI 18m 5x1,5mm2
150110.01584
TRIPROOF LINE câblage ED 6m 3x1,5mm2
150110.01585
TRIPROOF LINE câblage ED 8m 3x1,5mm2
150110.01586
TRIPROOF LINE câblage ED 10m 3x1,5mm2
150110.01587
TRIPROOF LINE câblage ED 12m 3x1,5mm2
150110.01588
TRIPROOF LINE câblage ED 14m 3x1,5mm2
150110.01589
TRIPROOF LINE câblage ED 16m 3x1,5mm2
150110.01590
TRIPROOF LINE câblage ED 18m 3x1,5mm2
150110.02347

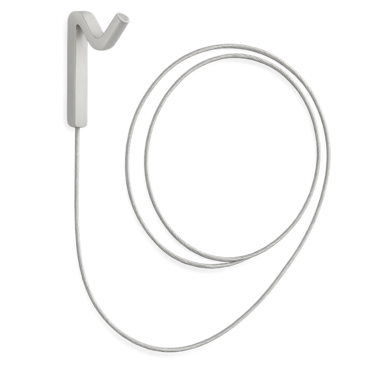

Câble en acier avec crochet 2m
150060.00062
Suspension mécanique MINI
