ATLANTYK 2.0 BASIC LED

Description du produit

Paramètres techniques

À télécharger

Accessoires

Découvrez les services Personnalisation Assistance et contact
Autres paramètres disponibles Voir les variantes

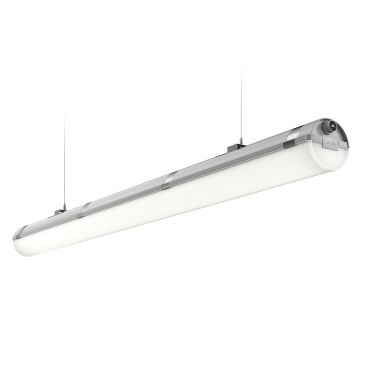

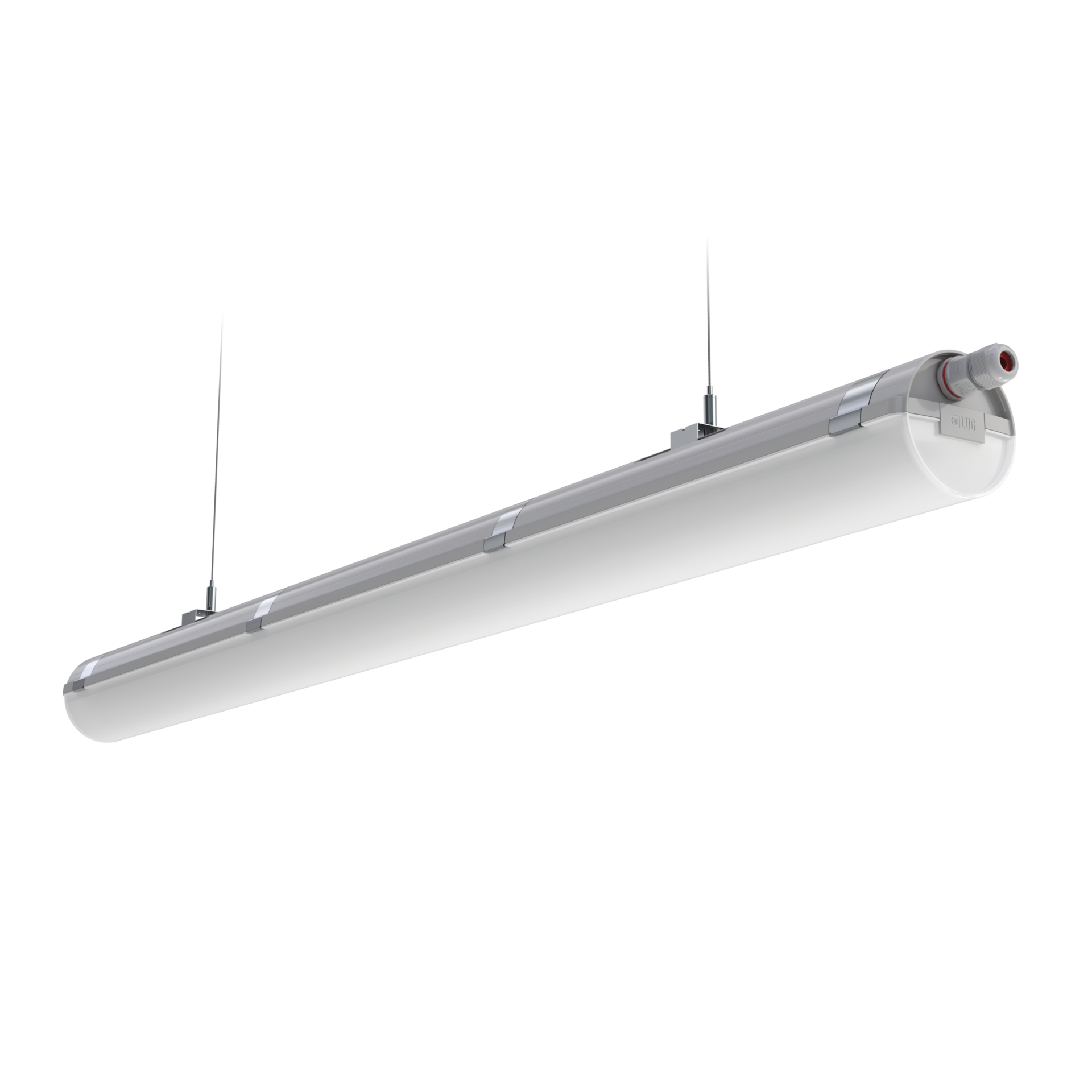

ATLANTYK 2.0 BASIC LED
Luminaire hermétique à LED, étanche au jet d'eau, destiné au montage à l'intérieur d'objets industriels ou architecturaux.



Haute efficacité jusqu'à 181 lm/W
Fonctionnement sans entretien
Combinaison parfaite de l'ésthétique et de l'ergonomie
Le luminaire idéal pour les conditions de travail difficiles
Contrôle éclairement
Disponible dans une variété d'option
Montage rapide et facile
Design moderne
fiabilité
Système de refroidissement passif
Installation simple par une seule personne

Application

ateliers, centrales électriques, entrepôts, entrepôts, halles de production, l'industrie du bois et du papier, moulins, parkings, salles de réunion

Disponible sur demande

capteur crépusculaire, disponible avec une connexion à une alimentation électrique de la batterie centrale, détecteur de mouvement radar

Plage de flux lumineux

2900 - 16500 [lm]

Température de couleur variable

4000 [K]

Données mécaniques

Montage
suspendu, sur les chaînes, sur la suspension de fil (sur demande), directement sur le plafond, à l'aide des crochets (inclus), sur le mur verticalement (connecteur vers le bas) à l'aide des crochets (inclus), sur le mur horizontalement à l'aide des crochets (sur demande)
Couleur du luminaire

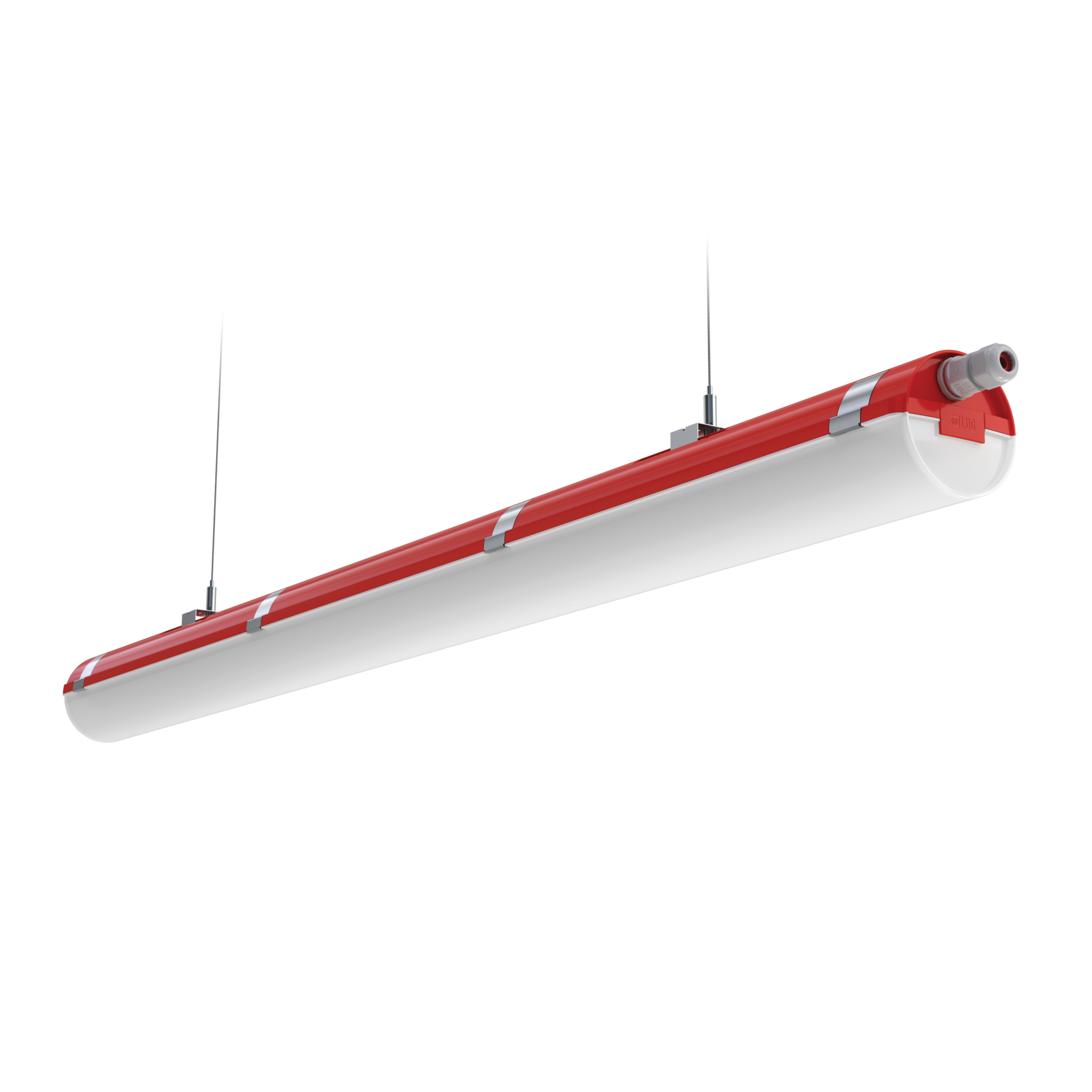

graphite, gris clair, rouge
Température de fonctionnement [°C]
-20 ... +30, -20 ... +35, -25 ... +30, -25 ... +35, 0 ... +35
RAL
3020, 7024, 7035
Corps
polycarbonate
Type
High Efficacy, High Lumen Output, basse assemblée
Luminaire avec la température de surface limitée
oui

Données électriques

Puissance
220-240V 50/60Hz
Y compris la source de lumière
oui
Puissance luminaire [W]
18 - 99
Le courant de sortie [mA]
250, 300, 320, 350, 390
Type d'équipement
DALI, DALI + par le câblage (TW) 5x1,5 mm², STANDARD, STANDARD + par le câblage (TW) 5x1,5 mm²
Source lumineuse
LED
Nombre maximum de luminaires dans le circuit avec un fusible de 10A (B)
10 - 35
Nombre maximum de luminaires dans le circuit avec un fusible de 16A (B)
17 - 56
Nombre maximum de luminaires dans le circuit avec un fusible de 25A (B)
89

Données optiques

Répartition de la lumière
omnidirectionnel
Façon d'éclairage
direct
Type d'optique
diffuseur opale
Diffuseur
polycarbonate
Température de couleur [K]
4000
CRI/Ra
≥80
Les démarches de MacAdam
3
Lumen OUT [lm]
2900 - 16500
Efficacité [lm/W]
132 - 181
Groupe de risque photobiologique
RG0
SVM
≤0,4
PstLM
≤1

Données générales

Informations supplémentaires
IRC/Ra ≥80, EASY CONNECT
Autres remarques
pour pouvoir utiliser le luminaire dans un environnement agressif, il est nécessaire de consulter le service de préparation technique de la production de LUG
Durée L80B10
100 000 h; 85 000 h - High Efficacy ; 50 000h - High Lumen Output
Garantie
5 ans

Dimensions

Dimensions [mm] LxWxH Dimensions de découpe [mm] D Quantité par palette Poids net [kg]
1245x100x90 766 105 1.7
1245x100x90 766 105 1.8
1245x100x90 766 105 2.4
X

Variantes disponibles

Code
Utilisation
Externe
Interne
Lumen OUT [lm]
Puissance luminaire [W]
Efficacité [lm/W]
Type d'équipement
DALI
DALI + par le câblage (TW) 5x1,5 mm²
STANDARD
STANDARD + par le câblage (TW) 5x1,5 mm²
Couleur du luminaire
graphite
gris clair
rouge
Temps de fonctionnement d'urgence
-
3h
Type
High Efficacy
High Lumen Output
niski montaż
Effacer les filtres
Comparer Code Type Type d'équipement IK Couleur du luminaire Puissance luminaire [W] Lumen OUT [lm] Efficacité [lm/W] Température de fonctionnement [°C] Temps de fonctionnement d'urgence
090380.3L02.011 DALI IK08/IK10* gris clair 31 4700 152 -25 ... +35 -
090380.3L02.011.938 DALI + par le câblage (TW) 5x1,5 mm² IK08/IK10* gris clair 31 4700 152 -25 ... +30 -
090380.3L02.021 DALI IK08/IK10* graphite 31 4700 152 -25 ... +35 -
090380.3L02.021.938 DALI + par le câblage (TW) 5x1,5 mm² IK08/IK10* graphite 31 4700 152 -25 ... +30 -
090380.3L02.031 DALI IK08/IK10* rouge 31 4700 152 -25 ... +35 -
090380.3L02.031.938 DALI + par le câblage (TW) 5x1,5 mm² IK08/IK10* rouge 31 4700 152 -25 ... +30 -
090380.3L04.011 DALI IK08/IK10* gris clair 40 6250 156 -25 ... +35 -
090380.3L04.011.938 DALI + par le câblage (TW) 5x1,5 mm² IK08/IK10* gris clair 40 6250 156 -25 ... +30 -
090380.3L04.021 DALI IK08/IK10* graphite 40 6250 156 -25 ... +35 -
090380.3L04.021.938 DALI + par le câblage (TW) 5x1,5 mm² IK08/IK10* graphite 40 6250 156 -25 ... +30 -
Comparer avec les éléments sélectionnés
Affiché 10 / 83
Afficher tout
Les luminaires ne sont pas conçus pour être montés dans des endroits exposés aux conditions atmosphériques, dans les lave-autos, dans les pièces où sont utilisés des laveurs à pression, dans les locaux d'élevage, dans les environnements agressifs, etc.
Afin d'appliquer le luminaire dans un environnement agressif, par exemple avec une concentration accrue de soufre, de sel ou d'autres substances agressives, une consultation auprès de la Direction de préparation technique de production de LUG est nécessaire.
Tolérance flux lumineux +/- 10%.
Tolérance de puissance +/- 5%.
Actuellement informations sur les produits et les dispositions générales disponibles sur notre site Web www.luglightfactory.fr
Des informations détaillées sur les flux lumineux et les puissances d'indices individuels sont indiquées sur la fiche technique.
Les paramètres de la fiche technique sont donnés pour Ta=25°C.
Tolérance de la température de couleur +/- 5%.
* Résistance mécanique IK10 uniquement en utilisant un accessoire : 150020.01187
