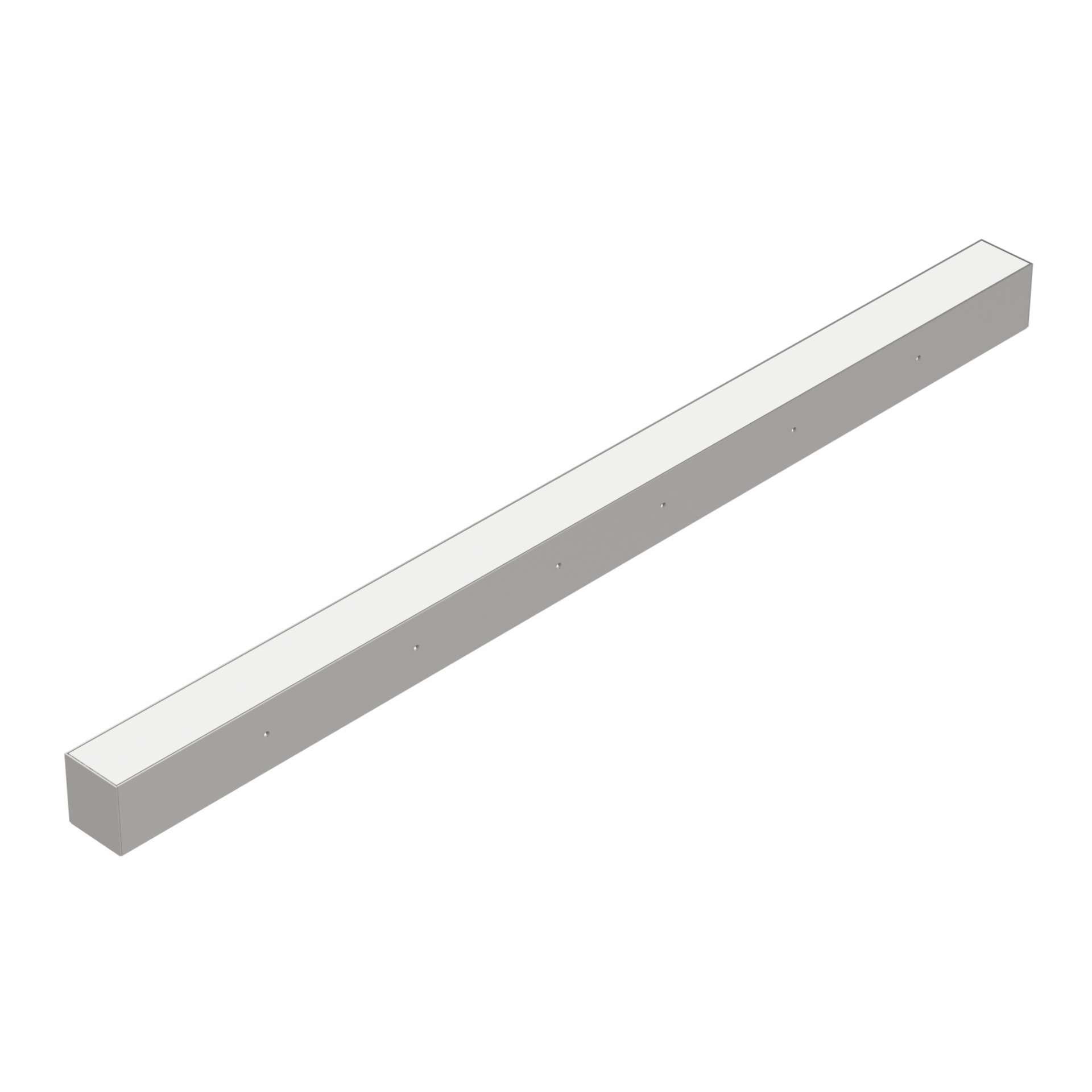

ARCHILINE GROUND LED
Luminaire architectural moderne pour sources lumineuses à LED, pour montage au plafond et dans le mur.



Haute résistance aux intempéries

Application

centres commerciaux, chemin, escaliers, façades de bâtiments, gares

Disponible sur demande

DALI

Plage de flux lumineux

400 - 1250 [lm]

Température de couleur variable

4000 [K]

Données mécaniques

Montage
dans le plafond, dans le mur
Couleur du luminaire
gris
Température de fonctionnement [°C]
-40 ... +50
Corps
profilé en aluminium
Type
Version avec une largeur de 18 mm

Données électriques

Raccordement électrique
Fiche WIELAND GST16i2
Puissance
24V DC
Y compris la source de lumière
oui
Puissance luminaire [W]
12 - 24
Type d'équipement
ED
Source lumineuse
LED

Données optiques

Répartition de la lumière
symétrique
Façon d'éclairage
direct
Température de couleur [K]
4000
CRI/Ra
>80
Lumen OUT [lm]
400 - 1250
Efficacité [lm/W]
33 - 52
SVM
≤0,4
PstLM
≤1

Données générales

Informations supplémentaires
support de montage inclus, Alimentation basse tension SELV
Durée L90B10
50 000 h (ED); 43 000 h (DALI)
Garantie
5 ans

Dimensions

Dimensions [mm] LxWxH Quantité par palette Quantité dans l'emballage Poids net [kg]
611x68x77 60 1 4.5
1215x68x77 60 1 8
1808x68x77 60 1 12.5
X

Variantes disponibles

Code
Lumen OUT [lm]
Puissance luminaire [W]
Efficacité [lm/W]
Effacer les filtres
Comparer Code Longueur [mm] Type d'équipement Puissance luminaire [W] Lumen OUT [lm] Efficacité [lm/W] Température de couleur [K] CRI/Ra Température de fonctionnement [°C]
900140.00194 ED 24 1250 52 4000 >80 -40 ... +50
900140.00195 ED 17 850 50 4000 >80 -40 ... +50
900140.00196 ED 12 400 33 4000 >80 -40 ... +50
Comparer avec les éléments sélectionnés
Tolérance flux lumineux +/- 10%.
Tolérance de puissance +/- 5%.
Actuellement informations sur les produits et les dispositions générales disponibles sur notre site Web www.luglightfactory.fr
Des informations détaillées sur les flux lumineux et les puissances d'indices individuels sont indiquées sur la fiche technique.
Les paramètres de la fiche technique sont donnés pour Ta=25°C.
Les accessoires proposés ne font pas partie intégrante des luminaires conformément au PN EN 60598-1.
Il n'est pas nécessaire d'utiliser les alimentations suggérées.
Seules les alimentations électriques qui répondent aux exigences de la séparation galvanique SELV, d'une tension de sortie de 24V DC et qui sont correctement sélectionnées en termes de puissance doivent être utilisées pour alimenter le luminaire.
Tolérance de la température de couleur +/- 5%.
Téléchargez les documents
Sélectionnez et téléchargez les documents qui vous intéressent
À télécharger
Fiche technique
Déclarations et certificats
Instructions d'installation
Téléchargez les éléments sélectionnés
PERSONNALISATION - NOTRE CONFIGURATION À VOTRE FAÇON
Selon le Journal des normes, un luminaire est un appareil utilisé pour distribuer, filtrer et convertir la lumière émise par une ou plusieurs sources lumineuses situées dans le réseau électrique.
custom
Personnalisation
Bespoke - Développons ensemble un projet
Selon le Journal des normes, un luminaire est un appareil utilisé pour distribuer, filtrer et convertir la lumière émise par une ou plusieurs sources lumineuses situées dans le réseau électrique.
bespoke
Bespoke
Accessoires
900150.00391

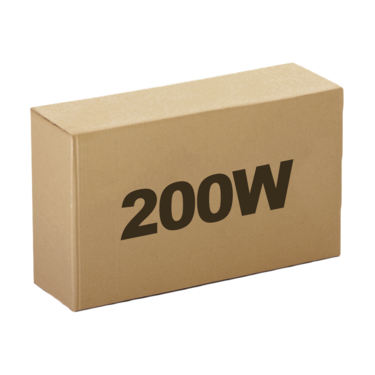

Alimentation 200W + un jeu de connecteurs
900150.00427

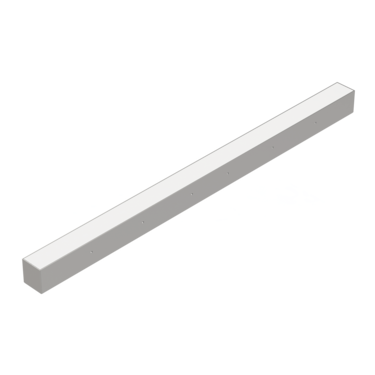

Goulotte de montage 1800
